隨著電子技(ji)術(shu)的(de)發展，功率放大器受到越來越廣泛的應用。而在水聲研究和計算測量領域，同樣需要它作為驅動源，但不同的應用場合對功率放大器的輸出功率、頻率范圍及輸出電壓的要求會有所不同”。由于本文所使用水聲器的性能指標要求功率放大器在輸入信號為1Vrms,頻率范(fan)圍(wei)為(wei)300 Hz~ 20 kHz,最大(da)不失真輸(shu)出(chu)功率為100W的情況(kuang)下(xia)來驅動該水聲器完成水下(xia)通信。

功率放(fang)大器(qi)驅動由三部分組(zu)成: 前置放大級、功(gong)率(lv)放大(da)器和直流(liu)穩壓電源(yuan)。前置放(fang)大(da)(da)級的主要任務是完(wan)成交(jiao)流(liu)小信號放(fang)大(da)(da)任務，同時要求(qiu)低噪(zao)聲、低溫(wen)漂; 高壓功(gong)率放大器主要任務是在允許的(de)失(shi)真限度內，盡可能高(gao)效率(lv)地向負載(zai)提(ti)供(gong)足夠大(da)的(de)功率(lv)，要求(qiu)是輸出(chu)功率(lv)要大(da)、效率(lv)要高(gao); 直流穩壓電源為整個電路供電。系統圖如下：

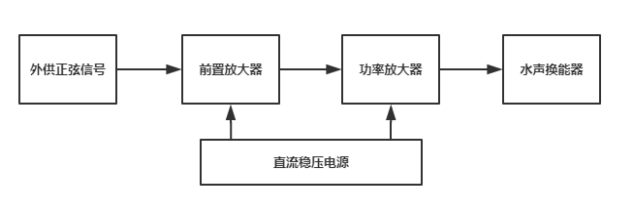

系統總體框(kuang)圖

       由于上級電路產生的正弦信號幅度很小,所以先通過前置放大模塊進行初步幅度放大。前置放大器放大，PC機通過RS232接口與單片機通信,單片機接收到PC機發出的信息后,再通過調整電阻網絡調整增益。這樣整個系統最終的輸出信號幅度便可以通過PC機控制。將正弦信號通過前置放大器傳給功率放大器轉換為大功率信號。最后通過變壓器驅動換能器轉換成聲信號。

   對于水聲研究和計算測量領域來說，低頻寬帶放大器是一個極其重要的儀器。是進一步研究工作的基礎。可用于相應水聲器的低頻功率放大器，其工作性能良好，具有一定的實用價值。

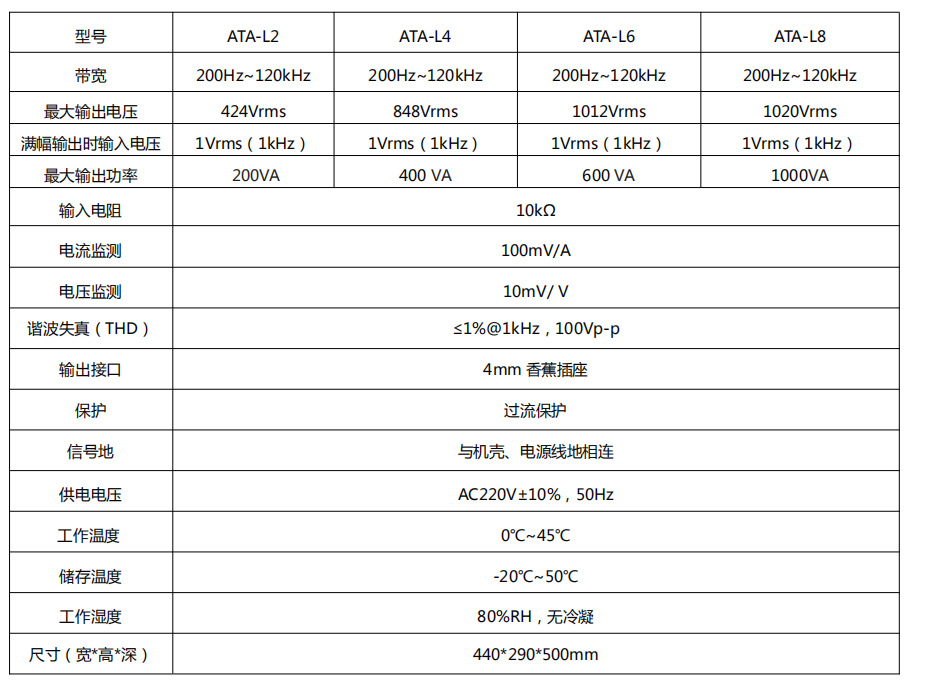

   ATA-L系列水聲功率放大器具有高增益、高效率，寬頻帶等特點。可輸出寬頻帶200Hz-120KHz，最大輸出1020Vrms電壓，1000VA功率，可驅動0~100%的阻性或非阻性負載，可根據測試需求靈活調節。

   輸(shu)出電阻匹配多個電壓檔(dang)位(wei)可(ke)選，可(ke)根據測試需求在(zai)相應(ying)的檔(dang)位(wei)下調(diao)整電壓百分比（0-100%）實現輸出調整。設備帶有輸出過熱、過載保護，液晶面板顯示當前的保護狀態，排查故障后方可重新輸出。
