實驗名稱：用于壓接(jie)式IGBT模(mo)塊(kuai)的PCB羅氏線圈(quan)電流(liu)互感器的研究(jiu)

實驗內(nei)容(rong)：

分(fen)析羅氏(shi)線圈的(de)集總參(can)數模(mo)型(xing)并在此基礎上對比了(le)(le)自積分(fen)和(he)微(wei)分(fen)工作方式下羅氏(shi)線圈的(de)頻(pin)率(lv)特性，借助不同的(de)模(mo)型(xing)重點分(fen)析了(le)(le)外界電流(liu)產生的(de)干擾磁場/被測(ce)載流導體偏(pian)離線圈(quan)的對(dui)(dui)稱中心以及溫度變化對(dui)(dui)羅氏線圈(quan)產生(sheng)的影(ying)響。設(she)計(ji)周期信號傳(chuan)變實驗對(dui)(dui)矩形羅氏線圈(quan)的微分工(gong)作方式(shi)進(jin)行驗證，實驗結果(guo)(guo)與仿真結果(guo)(guo)一(yi)致，本文(wen)以微分工(gong)作方式(shi)為例(li)：

測(ce)試目的：為(wei)了驗證PCB羅(luo)氏(shi)線(xian)圈(quan)探頭的微分工(gong)作方式，設計了周(zhou)期信號(hao)傳變實驗。

實驗設備：函數任意波形發生器、功率放大器、線圈電流探頭、羅氏線圈以及碳膜電阻若干。

實(shi)驗過(guo)程：

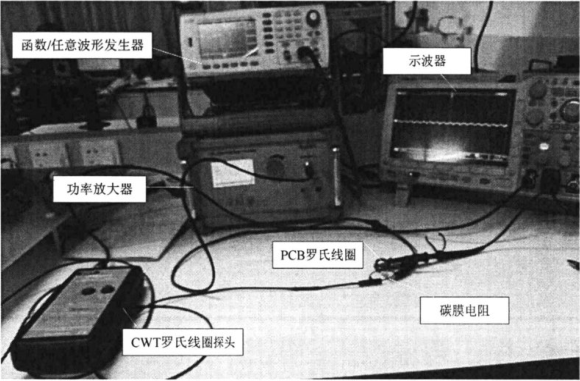

通過連接信號發生器與功率放大器，使得高壓放大器所輸出的電壓信號施加再碳膜電阻上，由線圈探頭與羅氏線圈探頭進行測量流經碳膜電阻的電流，并進行波形對比分析。

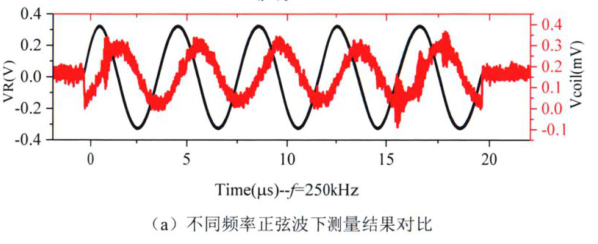

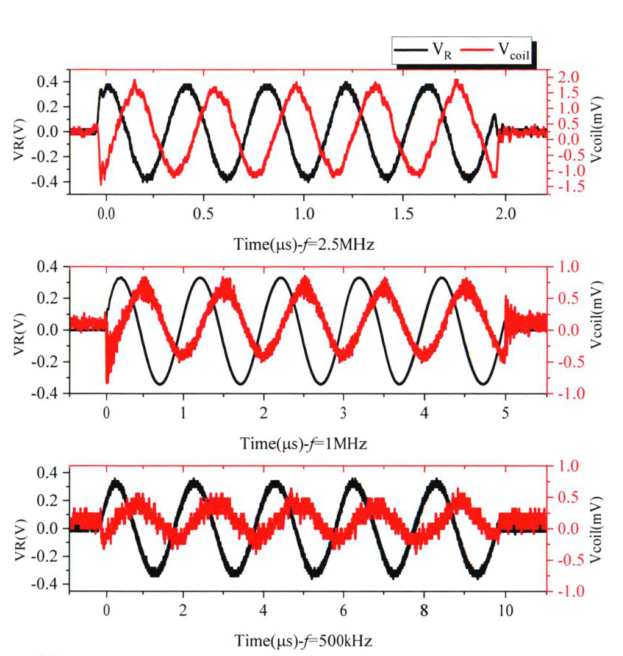

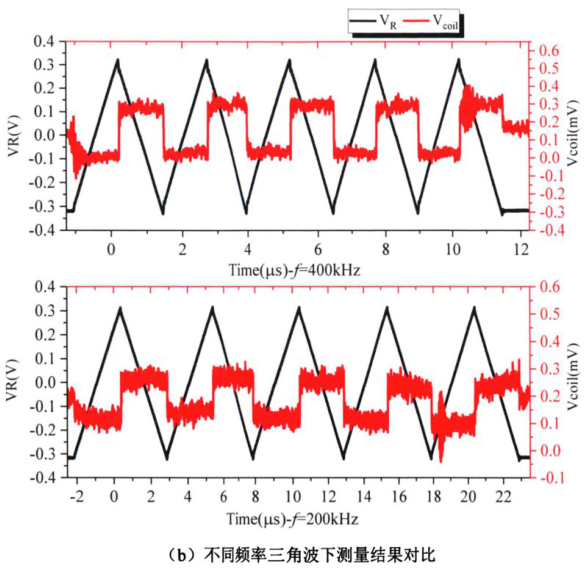

信(xin)號發生器設置為2Vpp，手(shou)動觸(chu)發(fa)不同頻率的5個周期信號，正弦波（2.5MHz、1MHz、500KHz、250KHz）、三角波（400KHz、200KHz）。

測量結果(guo)：
