實驗名稱：功率放大器在固態磁場傳感器脈沖渦(wo)流(liu)檢(jian)測(ce)鐵磁性構(gou)件腐蝕缺陷中的應用(yong)

實驗目的：通過解析建模仿(fang)真和試驗發現，與傳統感應電(dian)壓(ya)信號(hao)相(xiang)比，磁場(chang)信號(hao)對(dui)鐵磁性構件(jian)腐蝕(shi)缺陷深度的響應更(geng)為靈敏,有利于鐵磁性構件腐蝕缺陷檢出率和評估精度的提升。

實驗設備：信號發(fa)生器，ATA-4014高壓功率放大器，探頭，傳感器電源，數據采集卡，濾波放大器，PC。

實(shi)驗內容(rong)：探究基于磁場測(ce)量的鐵磁性構件腐蝕缺陷脈沖渦(wo)流檢測(ce),采用隧道磁電阻(TMR)傳感器拾取脈沖渦流檢測暫態磁場信號,通過解析建模仿真和試驗,深入分析和比較磁場信號和感應電壓信號及其特征對鐵磁性構件厚度減薄的響應靈敏度。

實驗過程：

檢測探頭由激勵線圈、盤式檢出線圈和TMR傳感器構成,其相關參數與仿真輸入參數一致。任意波形/函數信號發生器產生脈沖方波信號,經功率放大器(ATA-4014)放大后驅動激勵線圈。盤式檢出線圈和TMR傳感器輸出的感應電壓信號和磁場信號經功率放大器放大濾波,由數據采集(ji)進行采集,利用LabVIEW程序對其進行分析實時處理。

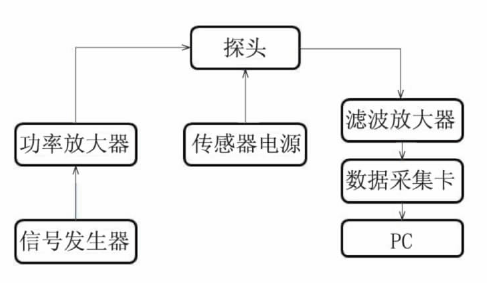

脈沖渦(wo)流試驗系統框圖

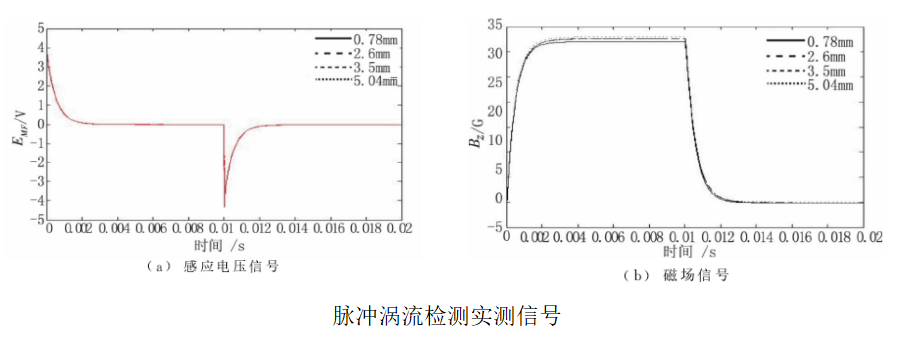

實驗(yan)結果：

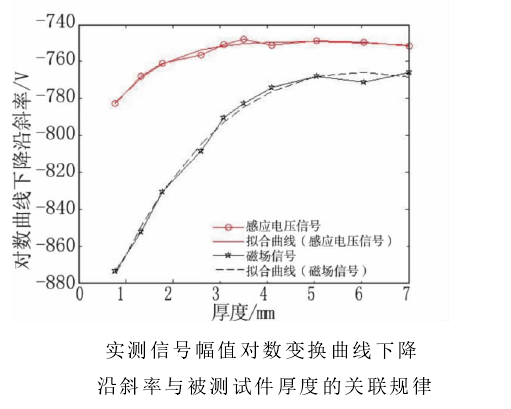

    通(tong)過仿真和試驗結果發(fa)現,與基于盤式檢出線圈的鐵磁性構件脈沖渦流檢測相比,采用固態磁場傳感器拾取脈沖渦流檢測磁場信號,可有效提高檢測信號及其特征對鐵磁性構件厚度減/腐蝕缺陷深度的響應靈敏度,有利于鐵磁性構件腐蝕缺陷檢出率和量化評估精度的提升。

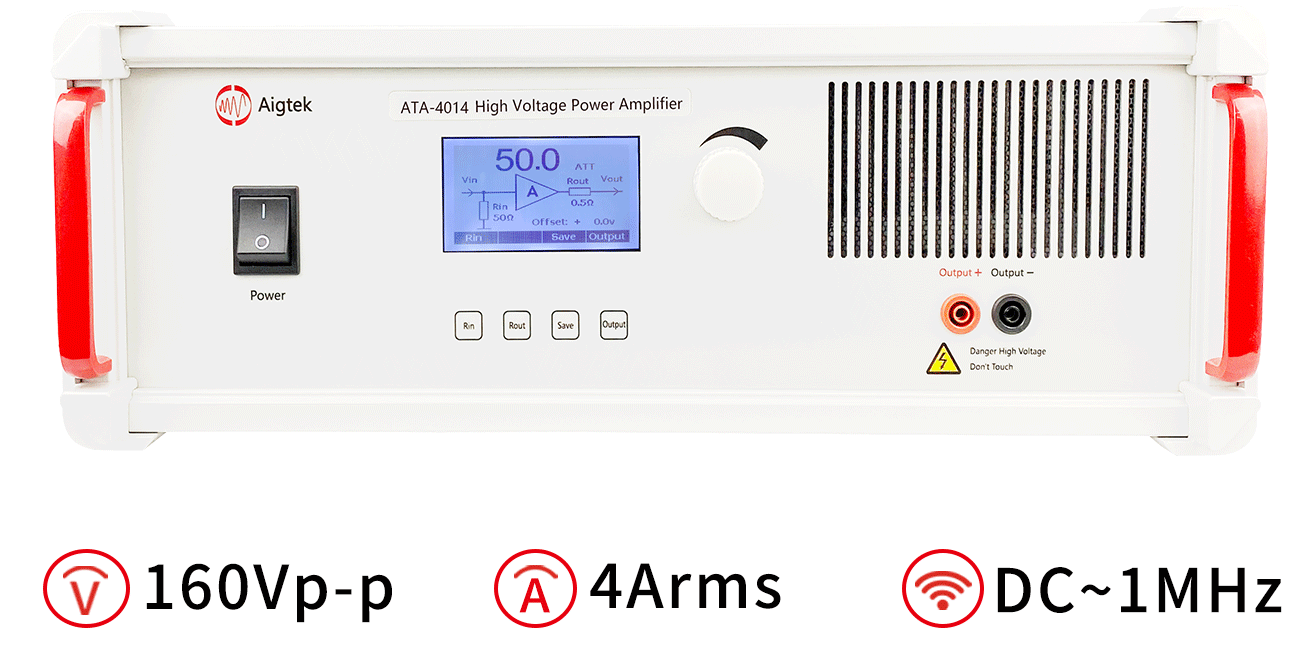

本實驗(yan)中所用到(dao)的(de)ATA-4014高壓功率放大器產品指標：

本文(wen)實(shi)驗(yan)素(su)材由(you)西(xi)安安泰電(dian)子(zi)整(zheng)理(li)發布，西(xi)安安泰電(dian)子(zi)科技有(you)限公司（Aigtek）是(shi)國內專業從(cong)事測量(liang)儀器研發、生產和銷售的(de)高科技企業。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用(yong)戶提供具有競(jing)爭力的(de)測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商。如想了解更多實驗方案，請持續關注安泰電子官網hkdyw.cn。
