實驗名稱：微小信號放大器在OPO脈(mo)沖(chong)激(ji)(ji)光(guang)激(ji)(ji)發光(guang)聲光(guang)譜的真假血液分類鑒別中的應用

實驗目的：為了實現快速準確并可回收(shou)再(zai)利用地鑒別真血(xue)(xue)和假血(xue)(xue)，采用光(guang)聲光(guang)譜(pu)技術(shu)構(gou)建了一套血(xue)(xue)液(ye)光(guang)聲檢測系統(tong)并獲取血(xue)(xue)樣的光(guang)聲信號。

實驗設備：動物血，紅墨汁，脈(mo)沖激光(guang)器，反射鏡(jing)，超(chao)聲(sheng)探測器，ATA-5620前置微小信號放大器，數字示波器等。

實驗過程：

（1）材料的準備(bei)；

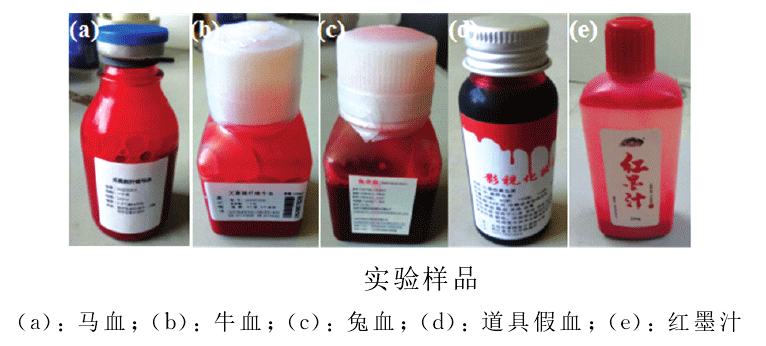

采用(yong)5種不同的血樣，即:三種動物真血(馬血、牛血和兔血)和兩種假血(道具假血和紅墨汁)來作為實驗真血和假血樣品，如圖所示。

（2）實驗裝置(zhi)的搭建：

構建了一套血液光聲檢測系統，如圖所示。系統中采用脈沖激光器作為光源，經過反射鏡、光闌和聚焦透鏡后將聚焦光斑落入到透明硅膠軟管中的血液樣品中，激發產生的光聲信號，由中心響應超聲探測器捕獲轉換為模擬電壓信號后，先經過微小信號放大器(ATA-5620）進行60dB增益的信號放大，再由低通濾波器去除高頻噪聲信號干擾，然后由帶寬為500 MHz的雙蹤數字示波器進行采集并轉換為數字信號，通過接口卡將數據傳輸至計算機保存和分析處理。

實驗裝置圖

實驗(yan)結果：

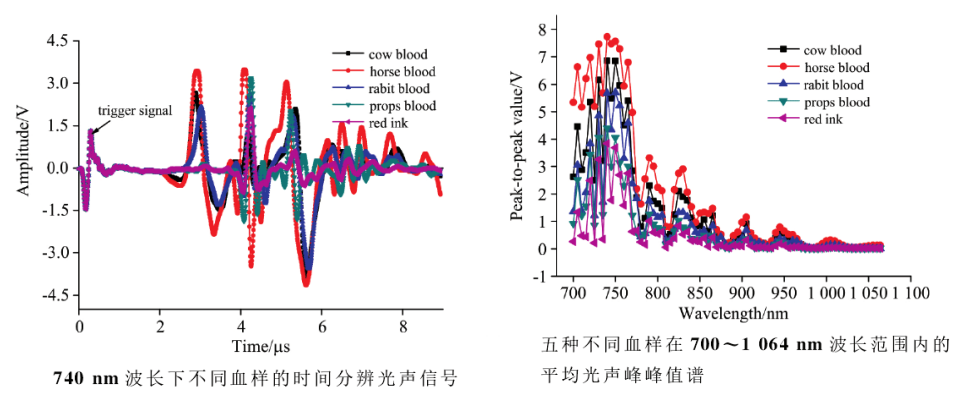

對所有組真(zhen)假(jia)血液樣品進行(xing)了光聲(sheng)檢測(ce)，檢測(ce)結果如下：

實(shi)驗(yan)結果表明光聲光譜技術聯合PCA WNN-GA算法在真假血液的分類鑒別方面有較好的應用價值。實驗中所用到的微小信號放大器ATA-5620，帶寬可達(da)（-3dB）1kHz~100MHz， 最(zui)大(da)輸(shu)出(chu)電壓(ya)(ya)2Vp-p ，電壓(ya)(ya)增益60dB 。

      本文實驗素(su)材由西(xi)安(an)安(an)泰(tai)電(dian)子(zi)整理發(fa)布，西(xi)安(an)安(an)泰(tai)電(dian)子(zi)科技有限公司(si)（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、微小信號放大器，功率信號源、功率放大器模塊、計量校準源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商。如想了解更多實驗方案，請持續關注安泰電子官網hkdyw.cn。
