實驗名稱：功率放大器基于磁微粒分(fen)離與檢測(ce)的流動注射分(fen)析系(xi)統研(yan)究中的應用

實驗設備：ATA-4012高壓功率放大器，示波器，信號發生器，數字萬用表，高精度自動交流穩壓電源，驅動磁心等。

實驗內容：開展超順磁性(xing)納米粒直(zhi)接檢測技術的可行(xing)性(xing)研究:搭建基于磁感應線圈的磁性檢測裝置，研究不同測量條件與檢測方法對磁性顆粒定量測量的影響規律，初步實現了mg級磁顆粒的檢測。

實驗(yan)過(guo)程:

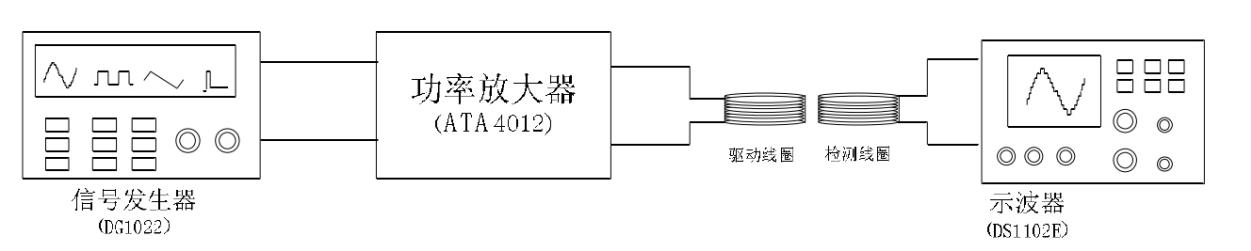

信號發生器輸出(chu)一定頻率f和波形的電壓Vop-p(信號發生器輸出電壓的峰峰值)，經過功率放大器放大信號，加在一個(ge)線(xian)圈上，用另(ling)一個(ge)線(xian)圈(稱為檢測線圈)和這個線圈進行相互感應，用示波器直接檢測感應線圈兩端的電壓差值。

實驗結果(guo)：

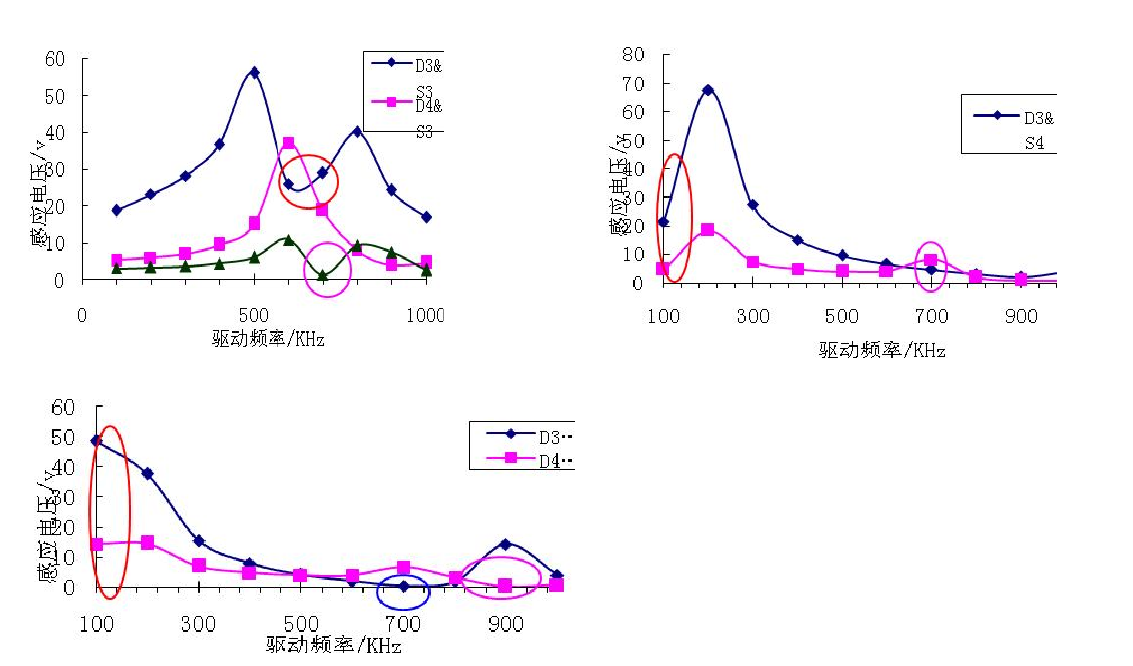

圖中紅(hong)色圓(yuan)圈(quan)(quan)內(nei)的(de)點為示波(bo)器輸入時電壓值過高，衰減后的(de)電壓值，藍(lan)色圓(yuan)圈(quan)(quan)內(nei)的(de)點是誤差點，在粉色圓(yuan)圈(quan)(quan)內(nei)的(de)拐點經過多次的(de)驗證是實驗中存在的(de)現象。

不同線(xian)圈(quan)組合的(de)感應電(dian)壓和驅動頻(pin)率的(de)關系

實驗結論：構建了一個基于勻強磁場和雙檢測線圈的磁性傳感器設計方案，在此磁性檢測實驗(yan)裝置方案中已經可(ke)以檢測到mg級磁性顆粒的存在。此實驗方案驗證了超順磁性納米顆粒磁性檢測的可行性。

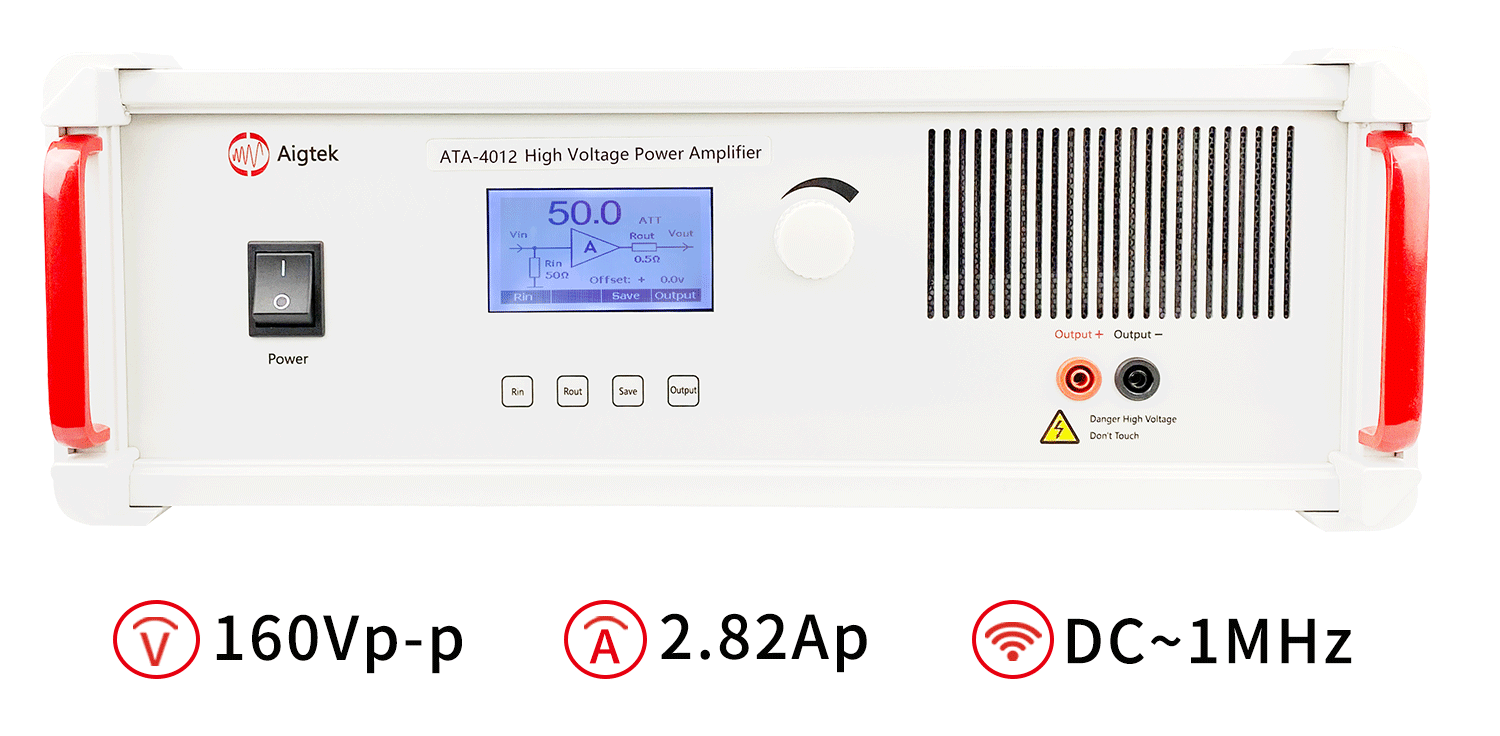

實驗(yan)中所用到的功(gong)率放大器ATA-4012指標參數：
