實驗名稱：功率放大器在壓電致動器開環實驗特性研究中的應用

實驗目(mu)的：為(wei)了驗證直驅-慣(guan)性驅動(dong)(dong)雙模(mo)式結合實(shi)(shi)現大行程與高分辨力兼顧以(yi)及(ji)縱扭轉換致動(dong)(dong)的(de)可行性并評估(gu)本文提(ti)出(chu)(chu)的(de)新型旋轉壓電致動(dong)(dong)器的(de)機(ji)(ji)械輸(shu)(shu)出(chu)(chu)特性，搭建(jian)了開(kai)環實(shi)(shi)驗(yan)系(xi)統，并提(ti)出(chu)(chu)了角位移的(de)間接(jie)測量方案。利(li)用搭建(jian)的(de)實(shi)(shi)驗(yan)系(xi)統對致動(dong)(dong)器扭轉致動(dong)(dong)單元(yuan)和致動(dong)(dong)器整機(ji)(ji)的(de)機(ji)(ji)械輸(shu)(shu)出(chu)(chu)特性進行了詳細的(de)測試研(yan)究。

實驗設備(bei)：信號發(fa)生器，位移傳感(gan)器，ATA-4052高壓功率放大器，計算機，處(chu)理器(qi)等。

實驗過程(cheng)：

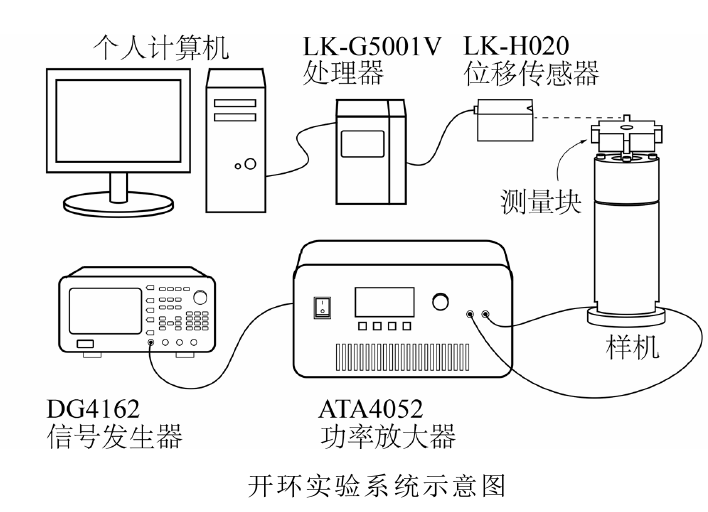

為了提出的縱扭轉(zhuan)換型跨尺度旋轉(zhuan)壓電致動器開(kai)展開(kai)環(huan)實驗特(te)性的研究，搭建了如圖(tu)所(suo)示的開(kai)環(huan)實驗系統。其中，DG4162功能信號發生器以及ATA4052功率放大器，用于產生激勵樣機的電壓信號;高精度激光位移傳感器LK-HO20和信號處理器LK-G5001v，用于采集樣機輸出的角位移;個人計算機、激光位移傳感器上位機軟件LK-Navigator 2，用于接收和處理采集的樣機位移數據。此外，在開展實驗時樣機被置于氣浮隔振臺上，以減小環境振動對測量準確性的干擾。

實驗結(jie)果：

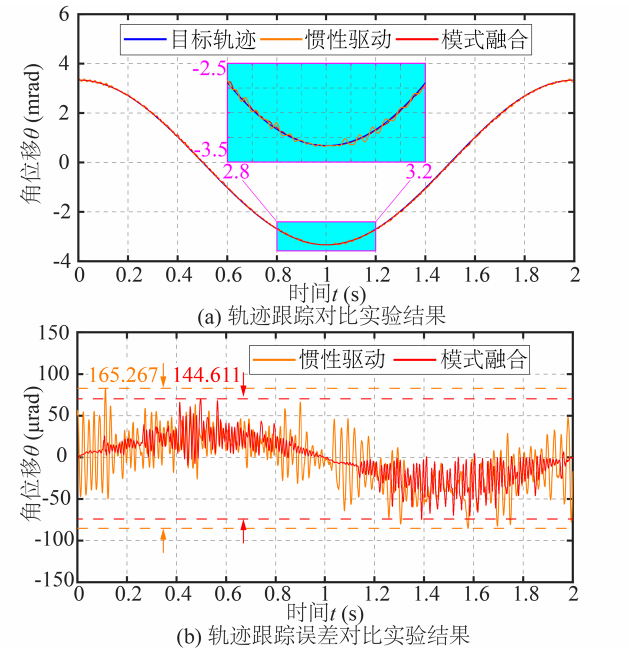

1.采(cai)用慣性驅動和模式融合軌(gui)(gui)跡(ji)跟(gen)(gen)蹤(zong)方法的正弦軌(gui)(gui)跡(ji)跟(gen)(gen)蹤(zong)實驗結果;

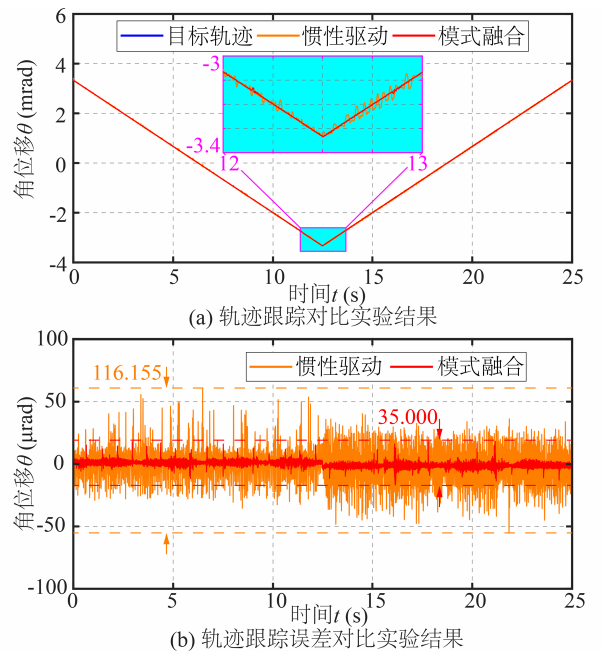

2.采用慣性(xing)驅(qu)動和模式融合軌跡(ji)跟蹤方(fang)法的往復線(xian)性(xing)軌跡(ji)跟蹤實驗結果.

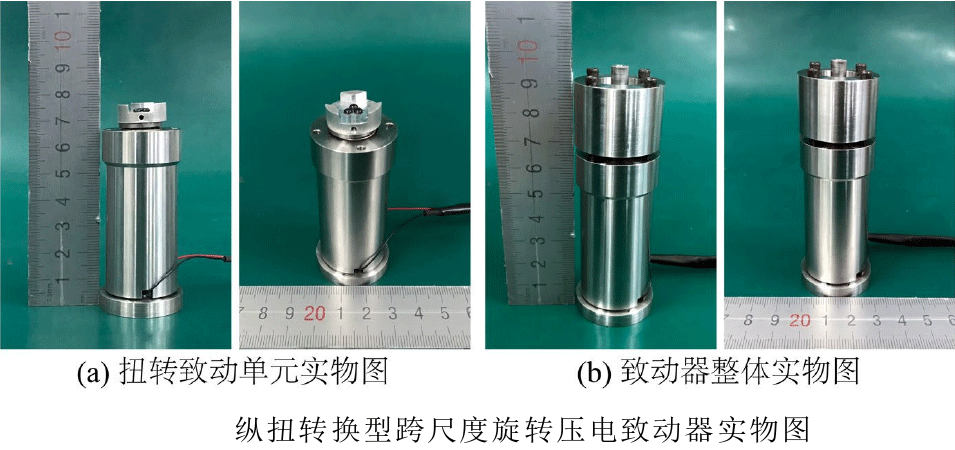

實(shi)驗結果表明，致(zhi)動(dong)器(qi)扭轉(zhuan)(zhuan)致(zhi)動(dong)單元的最大靜態(tai)轉(zhuan)(zhuan)角(jiao)可達(da) 4.935 mrad (100 V)、分辨(bian)力46 nrad、一階共振(zhen)頻率為(wei)1361.537Hz，最(zui)大遲滯(zhi)率19.224%;致動器整(zheng)機在慣性驅(qu)動模式下(xia)能實(shi)現雙(shuang)向 360°旋(xuan)轉運動，在鋸齒波信號的激勵下(xia)其(qi)穩定工作(zuo)的頻率范圍為(wei)[0 Hz,400 Hz]、最(zui)高(gao)轉速(su)1.854 rad/s (100 v、400 Hz)、堵轉載荷2.8 kg。

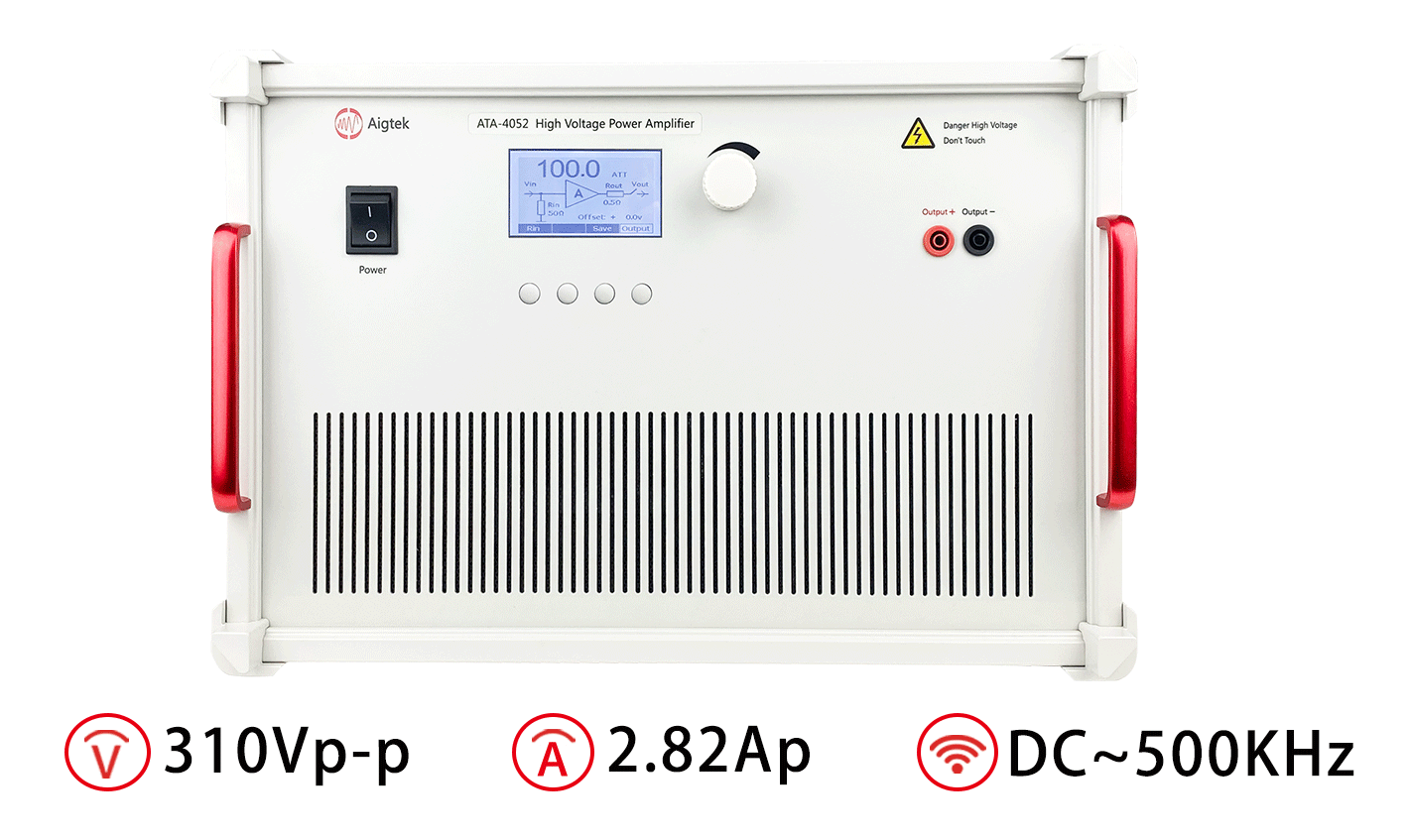

實驗中用到的(de)功率(lv)放大器參數：

通過以上的介紹，相信您對功率放大器在壓電致動器開環實驗特性研究中的應用有了清晰的了解，如想了解更多有關功率放大器驅動應(ying)用，請持(chi)續關注安泰(tai)電子官網hkdyw.cn或撥打029-88865020。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于功率放大器、功率信號源、功率放大器模塊、計量校準源等測試儀器產品的研發與制造。

本實驗(yan)引(yin)用自知網論文《縱扭轉換(huan)型(xing)跨尺度旋轉壓(ya)電致動器設計與運(yun)動控(kong)制研究》
