實驗名稱：功率放大器在電流注入式磁聲成像研究中的應用

　　研究方向：電流注入式磁聲成像

　　實驗設備：

　　ATA-4014高壓功(gong)率放(fang)大器、ATA-5620前置微(wei)(wei)小信(xin)號(hao)放大器、函數發生器、超聲傳感器、水浸式探頭、步進電機等。

　　實驗內容：

　　電(dian)流注入(ru)式磁聲成像即是利用(yong)磁、聲、電(dian)相互耦合的原理，通過對組織仿體注入(ru)電(dian)流檢測超聲信(xin)號，并(bing)設計算法進行圖像重建，得到組織仿體內部電(dian)特(te)性信(xin)息。實(shi)驗中以圓形(xing)銅絲(si)環作為(wei)實(shi)驗樣本(ben)，銅絲(si)線直徑為(wei)0.55mm，銅絲環外直徑為25.25mm，將銅環置于水槽中，傳感器與銅絲環平行放置，同時在水槽注水直到淹沒銅絲環和傳感器。

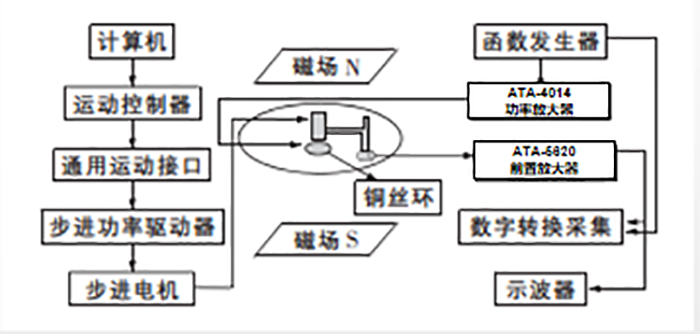

　　實(shi)驗系(xi)統框圖

　　向被測銅絲環施加(jia)由函數發生器產(chan)生的正(zheng)弦脈沖激勵信號，正(zheng)弦峰峰值為50V，脈寬為1μs，在垂直于電場方向施加穩恒磁場，磁感應強度為0.4T，傳感器采集電流注入式磁聲耦合產生的超聲信號，為了提高信噪比，對超聲傳感器每個位置處波形平均512次。實驗中，探頭旋轉半徑為68.67mm。

　　實驗過程：

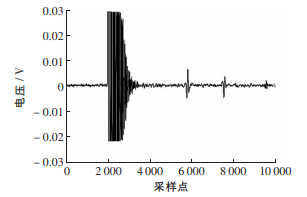

　　為在(zai)正弦脈(mo)沖(chong)激勵下傳感器采集的(de)超(chao)聲信號時域波(bo)形。在(zai)信號的(de)起始階段有一個(ge)強(qiang)的(de)窄脈(mo)沖(chong)，這是由于脈(mo)沖(chong)電流通過(guo)線圈時產生的(de)脈(mo)沖(chong)磁(ci)場干(gan)擾，可在(zai)圖像重建時將其濾除。第一個(ge)峰出現在(zai)5806點附近，對應于靠近探頭樣本界面產生的聲信號；第二個峰出現在7526點附近，對應于遠離探頭的樣品界面產生的超聲信號。實驗中信號采樣率為100MHz，相鄰兩點間的時間間隔為0.01μs，假定超聲在水中的傳播速度近似看作常數1.5mm/μs

　　信號(hao)預處理包括濾(lv)除噪聲、濾(lv)除磁場干擾信號(hao)、歸(gui)一化(hua)。圖中2000～3500點為超聲探頭自身產生的電磁干擾信號，應該摒棄；系統本身還有一些白噪聲，對無激勵時的信號求平均，然后信號減去這一平均值，就可以去掉白噪聲。預處理后的結果見下圖。

　　傳感器采集的一個典型超聲信號(hao)時域波

　　預處理后的(de)波形

　　結果分析：

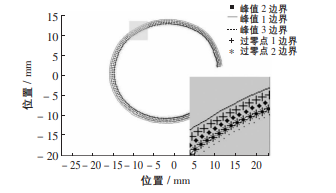

　　把提(ti)取到的(de)邊界中的(de)峰(feng)值點(dian)的(de)位置轉換成(cheng)對(dui)應點(dian)的(de)坐標，峰(feng)1邊界的直徑平均值為26.7993mm，峰2邊界的直徑平均值為25.2920mm，峰3的邊界直徑平均值為23.6432mm。第1過零點邊界的直徑平均值為26.0307mm，第2過零點邊界的直徑平均值為24.4429mm。與實際樣本銅絲環比較，其中第2邊界的直徑平均值與銅絲環內外徑的平均值25.25mm很接近。將銅絲環樣本照片嵌入銅絲環邊界重建圖中，得到圖中所示結果，可以發現銅絲環基本處于第1過零點邊界和第2過零點之間，銅絲環中銅絲的中心線基本與峰2邊界重合。所以可以基本確定峰2邊界為銅絲環中銅絲中心線的位置，第1過零點邊界為銅絲環外邊界的上限，第2過零點為銅絲環內邊界的下限。

　　電壓放大器在該實驗中發揮的效能：將函數發生器中的電壓信號放大

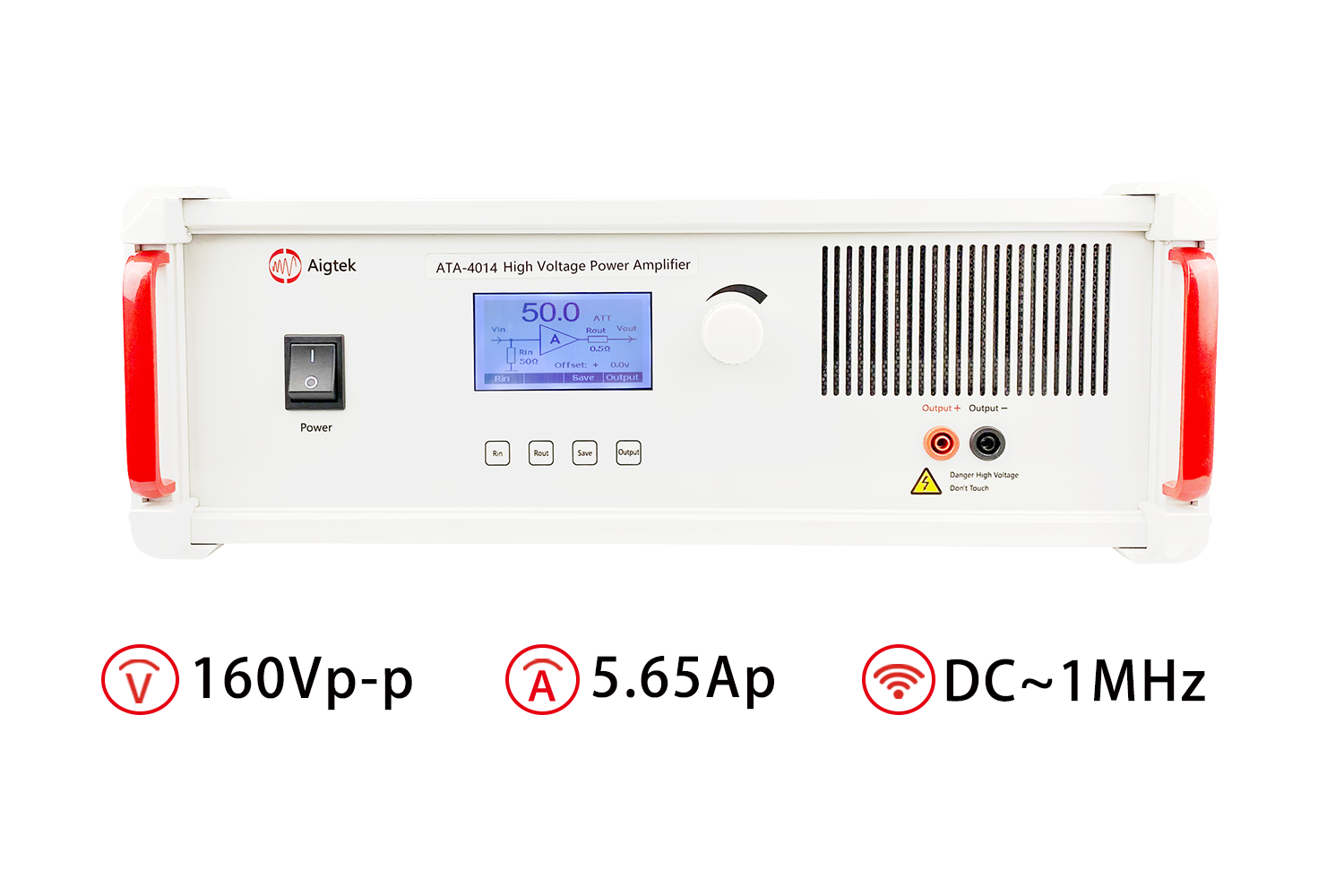

　　功率放(fang)大器ATA-4014參數指標：
