實驗名稱：波包分離DAS定位法對飛機復合材料加筋壁板的損傷檢測

　　研究方向：無損檢測

　　測試目的：通過DAS定位算法(fa)在對時域投(tou)影得(de)到的(de)(de)無(wu)限多個不(bu)同幅值(zhi)的(de)(de)圓疊(die)加，最終(zhong)根(gen)據最高的(de)(de)幅值(zhi)得(de)到損傷的(de)(de)位置(zhi)。

　　測試設備：上位機、NI-PXIe-8133、NI-PXIe5105、NI-PXI-5412、ATA-4315功率放大器、飛機壁板、pzt傳感器

　　圖：實驗系統

　　實驗過程：

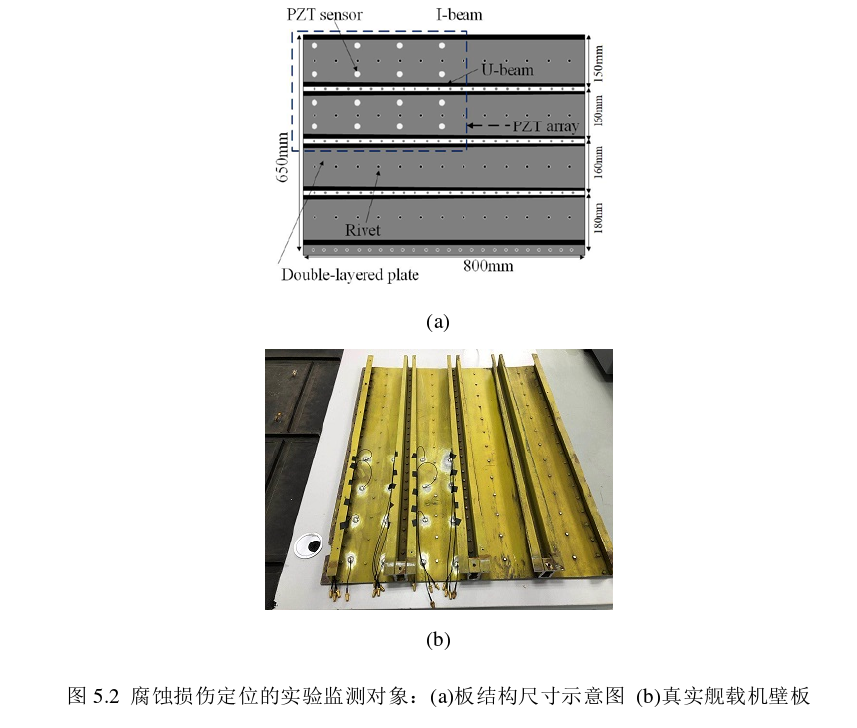

　　腐蝕損傷定位的實(shi)驗監測(ce)對象是(shi)真實(shi)的飛(fei)機(ji)壁板。酸腐蝕實(shi)驗是(shi)在(zai)如(ru)圖5.2(a)和圖5.2(b)所示的真實飛機壁板上進行的。圖5.2(a)中，板的材料是航空鋁合金，表面是抗腐蝕涂層。板的尺寸為650mmX800mm。面板由厚度為2.5mm和3mm的雙層板鉚接而成。板上固定了3個U型梁和2個I型梁，梁和板之間的連接也是通過鉚接連接而成的。16個PZT傳感器布置在飛機壁板的內表面，整體構成一個4X4的正方形陣列。

　　實驗結果：

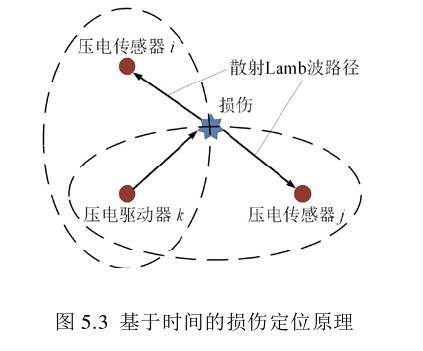

　　Lamb波作(zuo)為一(yi)(yi)(yi)種彈性波，在(zai)傳(chuan)(chuan)(chuan)(chuan)播(bo)(bo)(bo)過(guo)程(cheng)中(zhong)遇到(dao)(dao)(dao)不連續的(de)(de)(de)(de)介質就會(hui)(hui)產(chan)(chan)生反射(she)，遇到(dao)(dao)(dao)損傷(shang)(shang)同樣(yang)也會(hui)(hui)產(chan)(chan)生散射(she)信(xin)(xin)號(hao)。在(zai)已知Lamb波的(de)(de)(de)(de)傳(chuan)(chuan)(chuan)(chuan)播(bo)(bo)(bo)速度的(de)(de)(de)(de)情況下，可以通過(guo)信(xin)(xin)號(hao)的(de)(de)(de)(de)傳(chuan)(chuan)(chuan)(chuan)播(bo)(bo)(bo)時間推得(de)(de)信(xin)(xin)號(hao)的(de)(de)(de)(de)傳(chuan)(chuan)(chuan)(chuan)播(bo)(bo)(bo)距(ju)離。如圖5.3中(zhong)所(suo)示，從壓電(dian)激(ji)勵(li)器(qi)到(dao)(dao)(dao)損傷(shang)(shang)再到(dao)(dao)(dao)壓電(dian)傳(chuan)(chuan)(chuan)(chuan)感(gan)器(qi)，由于(yu)傳(chuan)(chuan)(chuan)(chuan)播(bo)(bo)(bo)的(de)(de)(de)(de)距(ju)離固定(ding)并且壓電(dian)激(ji)勵(li)器(qi)k和壓電(dian)傳(chuan)(chuan)(chuan)(chuan)感(gan)器(qi)的(de)(de)(de)(de)位(wei)(wei)置(zhi)固定(ding)，那(nei)么損傷(shang)(shang)可能所(suo)在(zai)的(de)(de)(de)(de)位(wei)(wei)置(zhi)就在(zai)一(yi)(yi)(yi)個以壓電(dian)激(ji)勵(li)器(qi)k和壓電(dian)傳(chuan)(chuan)(chuan)(chuan)感(gan)器(qi)為焦點的(de)(de)(de)(de)圓(yuan)上。通過(guo)每一(yi)(yi)(yi)組(zu)激(ji)勵(li)-傳(chuan)(chuan)(chuan)(chuan)感(gan)的(de)(de)(de)(de)散射(she)信(xin)(xin)號(hao)，每一(yi)(yi)(yi)組(zu)激(ji)勵(li)-傳(chuan)(chuan)(chuan)(chuan)感(gan)傳(chuan)(chuan)(chuan)(chuan)感(gan)器(qi)對(dui)(dui)就構成一(yi)(yi)(yi)個橢(tuo)圓(yuan)。陣列中(zhong)如果有多(duo)組(zu)激(ji)勵(li)-傳(chuan)(chuan)(chuan)(chuan)感(gan)的(de)(de)(de)(de)信(xin)(xin)號(hao)路徑，就可以通過(guo)多(duo)個橢(tuo)圓(yuan)相(xiang)交得(de)(de)到(dao)(dao)(dao)的(de)(de)(de)(de)交點推得(de)(de)損傷(shang)(shang)的(de)(de)(de)(de)位(wei)(wei)置(zhi)。如圖5.3中(zhong)所(suo)示，激(ji)勵(li)-傳(chuan)(chuan)(chuan)(chuan)感(gan)對(dui)(dui)k對(dui)(dui)應(ying)的(de)(de)(de)(de)圓(yuan)和激(ji)勵(li)-傳(chuan)(chuan)(chuan)(chuan)感(gan)對(dui)(dui)對(dui)(dui)應(ying)的(de)(de)(de)(de)橢(tuo)圓(yuan)相(xiang)交最終得(de)(de)到(dao)(dao)(dao)了損傷(shang)(shang)的(de)(de)(de)(de)最終位(wei)(wei)置(zhi)。

　　高壓功率放(fang)大(da)器(qi)ATA-4315高壓功率放大器在本實驗起到的作用：給pzt傳感器提供一個可變頻的交變電壓，傳感器再把這個電壓信號轉化為聲波信號

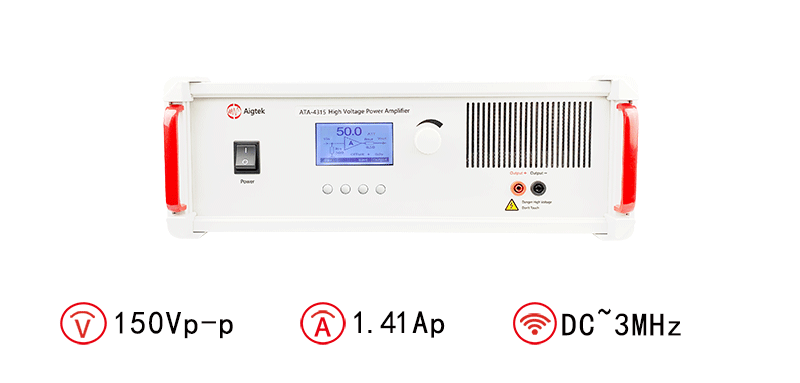

　　安泰ATA-4315高壓功率放大器：

　　圖：ATA-4315高壓功率放大器指標參數
