實(shi)驗名稱：光磁式電纜偏心測(ce)量儀電磁系統(tong)相關研究(jiu)

　　研(yan)究方向：電(dian)磁測試

　　測試目的(de)：

　　紫外光交聯法(fa)相(xiang)較于其他交聯方法(fa)具(ju)有可通過PE基礎樹脂的優選以提升絕緣的材料性能、可提高單次連續加工時間、可實現化學接枝改性法來改善絕緣的直流電性能的優點。“2+1”式交聯工藝成功地將此方法應用于中、高壓電纜的生產。通過完成線芯位置的測量可以進一步完善此交聯工藝。本文根據國內電纜偏心測量技術的發展現狀和需要，將測量系統分為信號發生端與信號測量端兩部分：信號發生端由信號發生器、功率放大器、磁感線圈和磁環組成，磁感線圈繞制在磁環上，磁環固定在線芯外側，通過信號發生器產生高頻信號并經過功率放大器放大輸出到磁感線圈中，通過電磁感應原理會在線芯中產生所需要的高頻電流；信號測量端由電感傳感器及其絕緣外殼、放大電路和上位機組成，電感傳感器固定在其絕緣外殼上，絕緣外殼同樣固定在線芯外側，通過電磁感應原理電感傳感器會產生感應電動勢，產生的感應電動勢通過放大電路放大并經過上位機進行數據處理即可得到線芯位置。

　　測(ce)試設(she)備：ATA-4051高壓(ya)功(gong)率放(fang)大器(qi)、信號發(fa)生(sheng)器、數字示波器、傳(chuan)感器、磁環。

　　實驗過程：　　

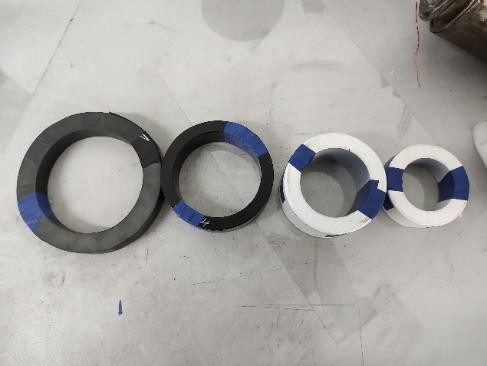

圖(tu)(tu)：四(si)種尺寸磁環實物圖(tu)(tu)

　　在實(shi)際測(ce)量(liang)中，分別選用了四(si)種不同(tong)規格的磁(ci)(ci)環，磁(ci)(ci)環實(shi)物圖(tu)如上圖(tu)所(suo)示(shi)，測(ce)量(liang)四(si)種不同(tong)磁(ci)(ci)環在不同(tong)的氣隙(xi)厚(hou)度下(xia)對應(ying)的線芯(xin)感應(ying)電流(liu)，實(shi)物接線圖(tu)如下(xia)圖(tu)所(suo)示(shi)。在磁(ci)(ci)環上繞制一(yi)匝線圈，通(tong)過(guo)信號(hao)發生(sheng)器與功率(lv)放(fang)大器對目標磁(ci)(ci)環提供穩定(ding)的17V，200kHz的電壓信號，線芯導線穿過磁環與1nF電容串聯形成閉合回路，通過接在電容兩端的示波器讀出電容電壓，即可計算出線芯感應電流。氣隙厚度的改變通過在磁環的縫隙中夾緊指定厚度的紙片來實現。

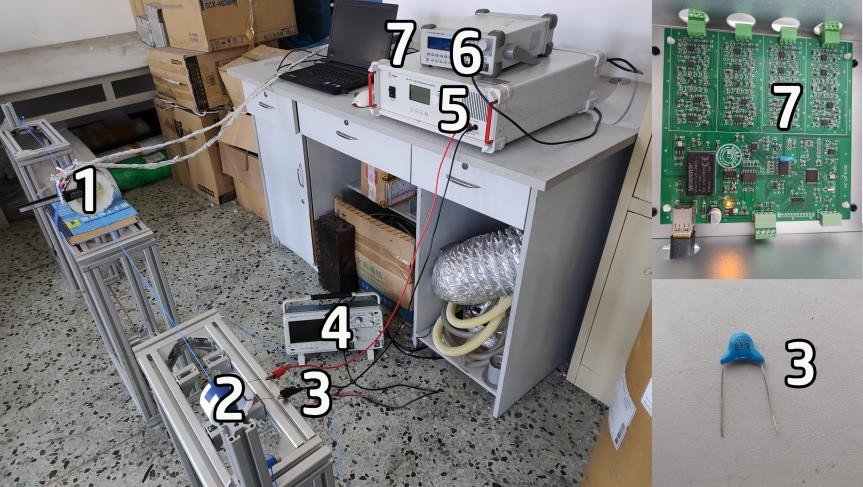

1-傳感器(qi)(qi)及(ji)其外殼；2-磁環；3-電容；4-示波器(qi)(qi)；5-功率放(fang)大器(qi)(qi)；6-信號發生(sheng)器(qi)(qi)；7-放(fang)大電路(lu)

圖：信號(hao)發生端(duan)實驗實物接線圖

　　實(shi)驗結果：

圖(tu)：四種規(gui)格(ge)磁(ci)環不同氣隙(xi)厚度(du)對(dui)應線(xian)芯感(gan)應電流測量結果

　　四種磁環的測量結(jie)果如上圖所示，實物圖中(zhong)從左到(dao)右(you)分別為1號、2號、3號和4號磁環，其中1號磁環厚度為15mm，內徑為88mm，長度為18mm，材質為錳鋅鐵氧體，2號磁環厚度為10mm，內徑為69.5mm，長度為25mm，材質為納米晶材料，3號磁環厚度為12.5mm，內徑為52.5mm，長度為40mm，材質為錳鋅鐵氧體，4號磁環厚度為12.5mm，內徑為41.5mm，長度為25mm，材質為錳鋅鐵氧體。

　　從(cong)圖中(zhong)可(ke)以看出，當氣隙從(cong)無(wu)到有時，電容電壓(ya)下(xia)降(jiang)最多，之后隨(sui)著氣隙厚度的(de)逐(zhu)漸增加，電容電壓(ya)的(de)下(xia)降(jiang)速度逐(zhu)漸降(jiang)低(di)，變化(hua)趨勢與仿真結(jie)果基本一(yi)致。

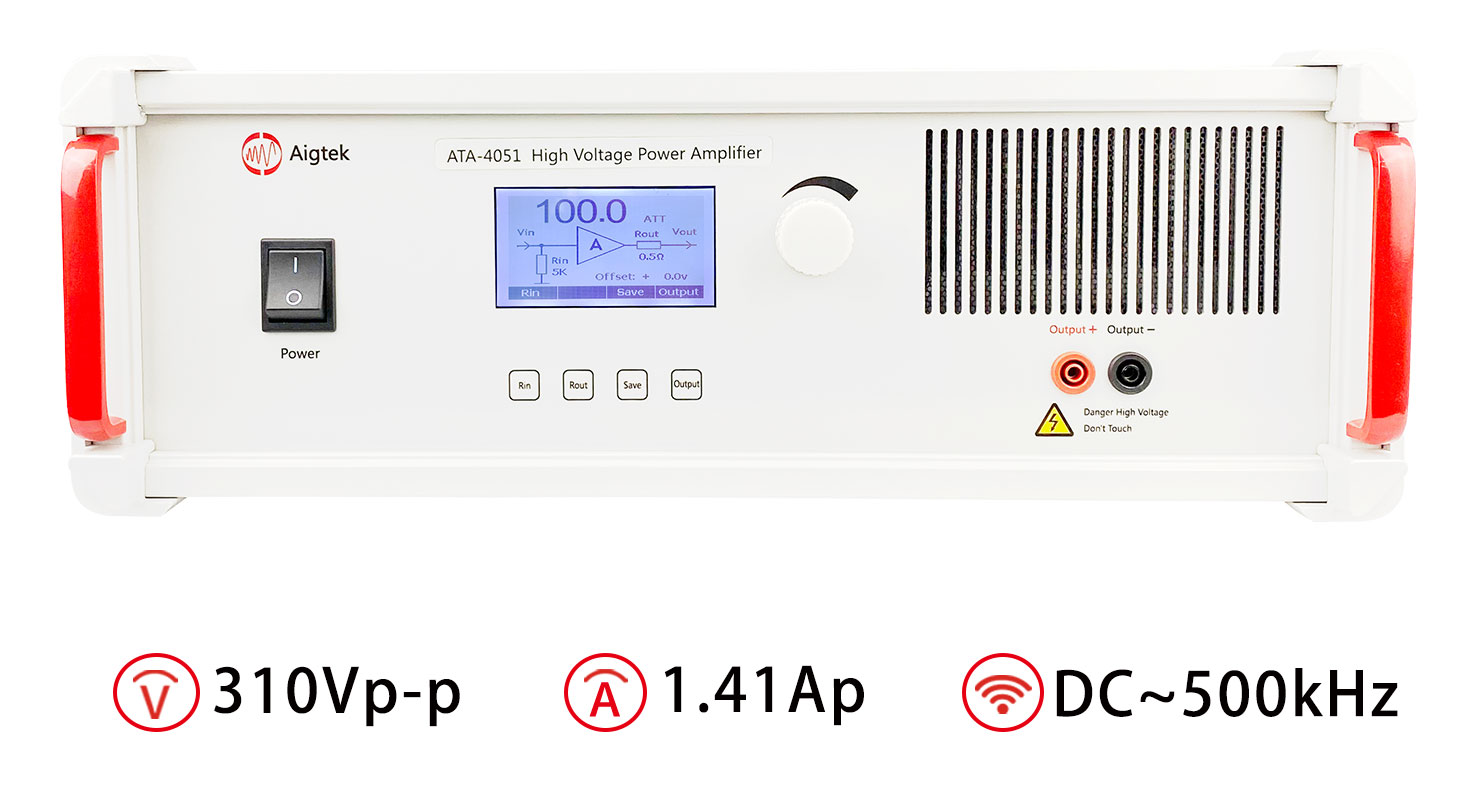

　　安(an)泰ATA-4051高壓功率放大器：

圖：ATA-4051高壓功率放大器指標參數

　　本文(wen)實驗素材(cai)由西(xi)安安泰電子(zi)整理發布(bu)。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。西安安泰電子是專(zhuan)業從事功率(lv)放(fang)大器、高壓放大器、功率信號源(yuan)、前置微小信號放大器(qi)、高精度電壓源、高(gao)精(jing)度電流源等(deng)電子測量儀器研(yan)發、生產和(he)銷售的高科技企業。如想了(le)解更(geng)多功率放大(da)器等(deng)產品，請(qing)持續關注安(an)泰(tai)電子官(guan)網hkdyw.cn或撥打029-88865020。

　　本文(wen)實驗案例參考自知網論文(wen)《光磁式電纜偏心測(ce)量(liang)儀電磁系統相關研(yan)究》
