實驗名稱：高壓放大器基(ji)于通電空心線圈(quan)的脈沖磁(ci)場分析(xi)中的應用(yong)

實驗設(she)備(bei)：

任意波形發生器、高壓功率放大器（ATA-4014）、限流電阻、霍爾(er)效(xiao)應(ying)高(gao)斯計、漆包線繞制(zhi)線圈(quan)、示(shi)波器

實驗內容：

本文就通電空心線圈內(nei)部的脈沖磁場進行分析,先討論單-頻率脈沖信號(hao)激(ji)勵下,線圈中(zhong)軸線中(zhong)點處的磁(ci)場(chang)(chang),然后分析在頻率時變脈沖信號(hao)激(ji)勵下線圈中(zhong)軸線中(zhong)點處的磁(ci)場(chang)(chang)的變化規律，并通過自行(xing)搭(da)建的測量(liang)裝(zhuang)置(zhi)對(dui)線圈磁(ci)場(chang)(chang)進行(xing)測量(liang),與(yu)仿(fang)真分析的結果進行(xing)對(dui)比分析。

實驗過程：

任意波形發生器和高壓放大器聯合電源可以發出與仿真模型相同的兩種激勵信號。

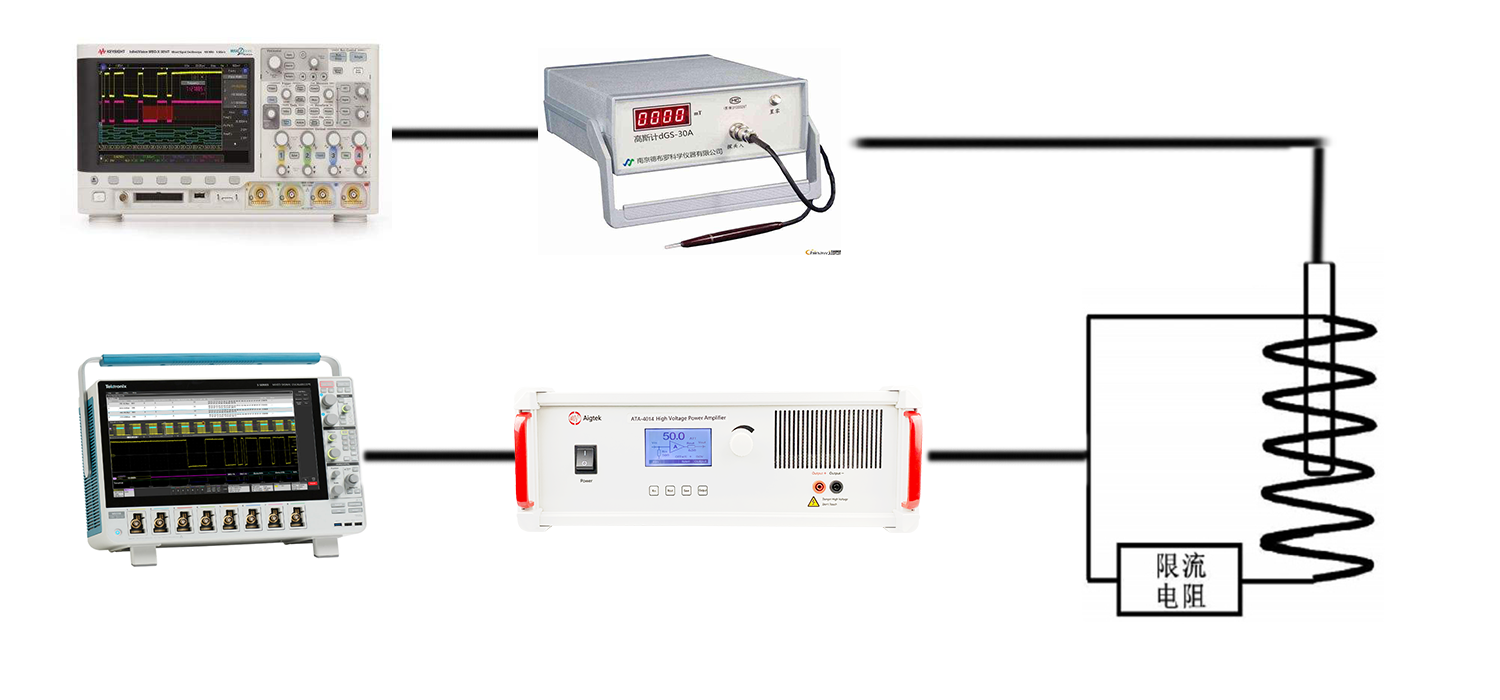

激勵信號接人(ren)由(you)線圈和限流(liu)電阻串聯(lian)成的電路中(zhong)。測量過程中(zhong)將高斯計探頭(tou)插(cha)入線圈中(zhong)軸線中(zhong)點處,測量線圈中軸(zhou)線中點處的(de)磁場(chang)變化(hua)情況。通過(guo)該實驗(yan)裝置測量單(dan)一頻率脈沖信號(hao)激勵下,線(xian)圈(quan)中軸線(xian)中點處的磁感應強度，通過示波(bo)器采集(ji)到的數據。

實驗結果：

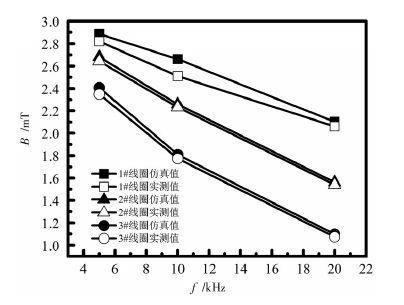

1.激勵信號頻率對(dui)線圈磁感應強度的影響；

2.線(xian)圈外徑對線(xian)圈磁感應(ying)強度的影響；

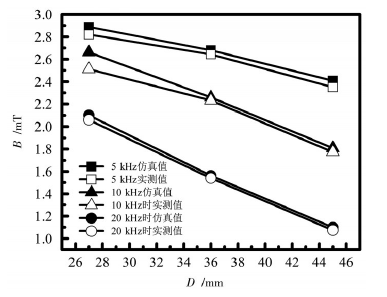

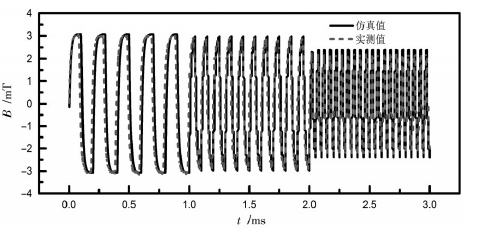

3.線圈強度磁感(gan)應波(bo)形。

實驗結論：

在單一(yi)頻(pin)率脈(mo)沖(chong)信(xin)號激勵下,仿真分(fen)析所(suo)得的(de)(de)不同激勵信號(hao)頻(pin)率(lv)、線圈外徑(jing)下的(de)(de)磁感應(ying)強度(du)與相應(ying)條件(jian)下實驗測量所(suo)得到的(de)(de)值(zhi)是吻合(he)的(de)(de),且二者的(de)(de)變化規律均與定性(xing)理(li)(li)論分(fen)析一(yi)致。通(tong)過該仿真分(fen)析方法準確(que)測量與分(fen)析了通(tong)電空心線圈內部的(de)(de)磁場,為(wei)人們研究(jiu)脈沖(chong)磁場的(de)(de)最佳作(zuo)用條件(jian)以及作(zuo)用機理(li)(li)提供幫助和(he)指導。

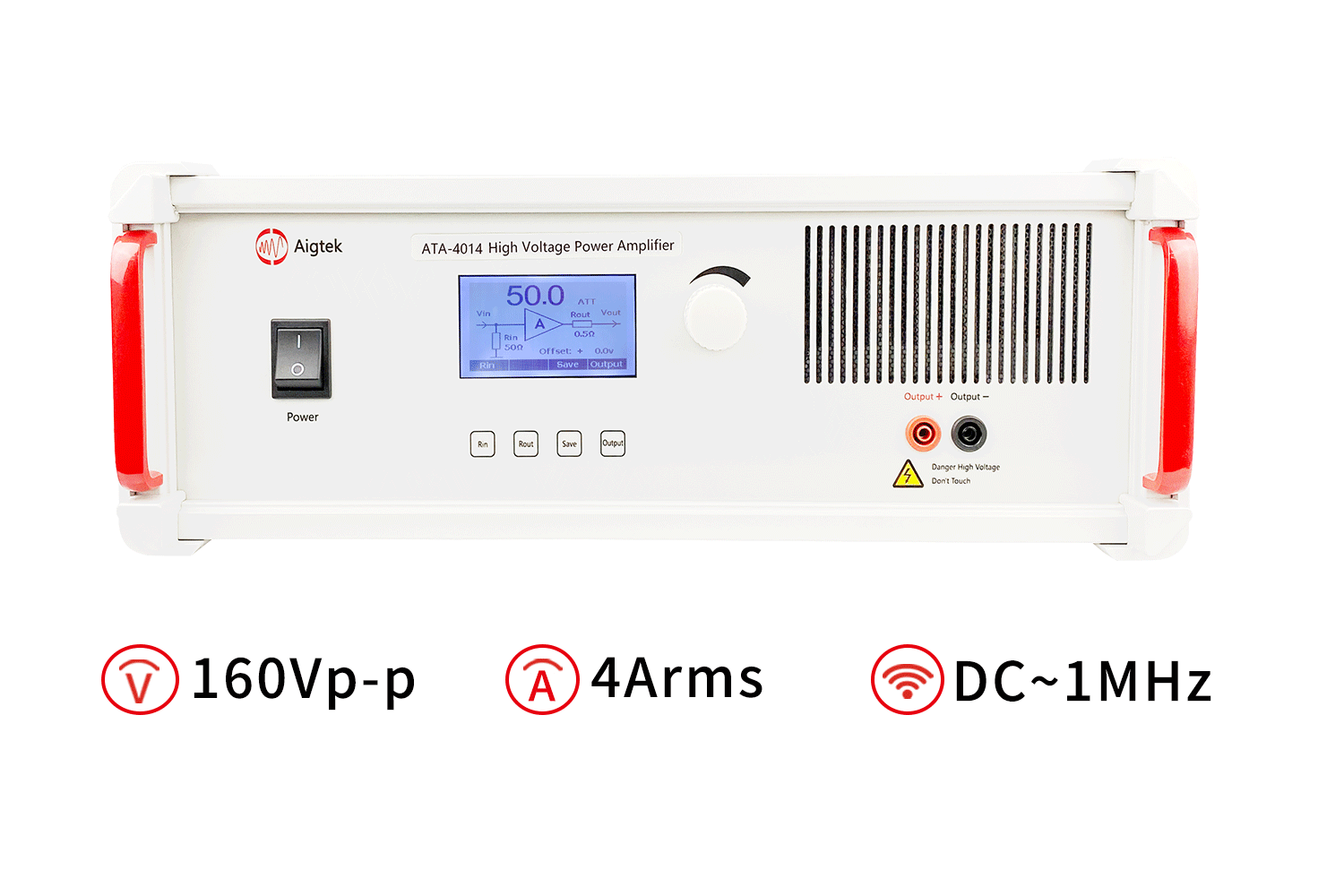

ATA-4014高壓放大(da)器指標參數：
