實驗名稱：功率放大器在乙丙橡膠電痕(hen)腐蝕對去極化電流的影響中的應用(yong)

實驗目(mu)的：使用極化去極化電流方(fang)法對(dui)乙丙橡膠的表面電痕腐蝕(shi)程度(du)進(jin)行有(you)效評(ping)估。

實驗設備：乙丙橡膠膠片，電流表，功率放大器，電腦，溫控系統

實(shi)驗(yan)內容：

以礦用監(jian)視型(xing)移動橡膠軟電纜的(de)絕緣材料乙丙(bing)橡膠作(zuo)為(wei)研究(jiu)對象,試驗測量并分析不同表面電痕腐蝕程度乙丙橡膠的極化和去極化電流,為礦用乙丙橡膠絕緣電纜因表面漏電的在線監測提供了實驗依據。

實驗(yan)過程：

1.試樣的制備；

制好(hao)的乙丙橡膠(jiao)片狀試樣長度為140 mm,寬度為120 mm ,厚度約為2.3 mm。試驗時將乙丙橡膠試樣裁剪成長和寬分別為120 ,60 mm的樣片。

2.電痕(hen)方法模擬；

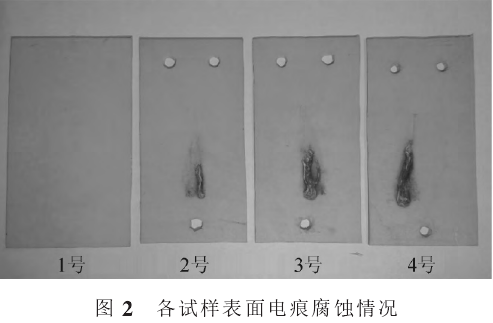

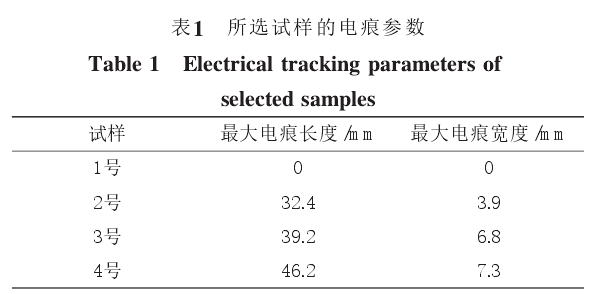

試驗選(xuan)擇(ze)恒定電痕化電壓法進行(xing)電痕模擬。改變試驗時(shi)間,對試樣進行了不同程度下的電痕化處理,并選取不同電痕腐蝕程度的試樣進行后續的測量。

3.極(ji)化(hua)—去極(ji)化(hua)電流的測(ce)量。

測(ce)量中選擇(ze)的(de)電極為三電極結(jie)構,其中高壓端和測量端用于極化—去極化電流的測量,保護電極則是為了防止沿面泄漏電流的產生,以免對測量結果產生干擾。實驗采用高壓放大器ATA-7020提供電壓。

實驗(yan)結果：

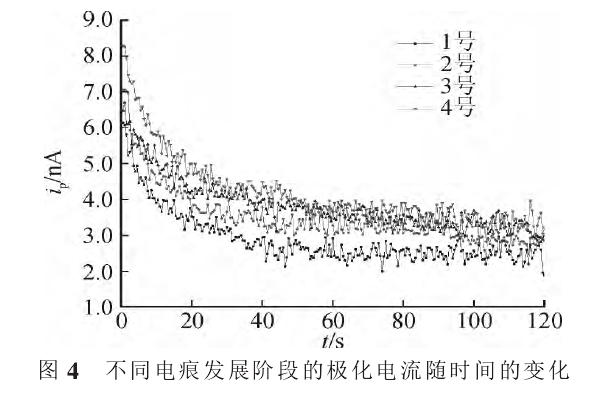

       在放電(dian)初始階(jie)段,隨著電痕腐蝕程度的加深,初始電流和去極化過程中的放電速度均逐漸增大，且電痕腐蝕程度越嚴重,去極化電流衰減穩定時刻的電流值就越大。

 實驗結論：

     1)在相同的極化(hua)條件下,表面電(dian)痕腐(fu)蝕越嚴重，去極化(hua)電(dian)流的初始電(dian)流值越大,電(dian)流衰減的穩定值也越大；

     2)在去(qu)極(ji)化電流曲線中,電流衰減(jian)的(de)初(chu)始階段，衰減(jian)速率較慢,但是隨(sui)著去(qu)極(ji)化時(shi)間的(de)增大,各(ge)試樣(yang)的(de)去(qu)極(ji)化電流衰減(jian)速率均增大；

     3)去極(ji)化電(dian)流衰減的凹點會隨著電(dian)痕腐(fu)蝕程度有所延后,這主(zhu)要是(shi)由表(biao)面電(dian)荷的積聚量和(he)釋(shi)放(fang)量來決定的。

     本文實驗素材由西(xi)安(an)(an)安(an)(an)泰電子整理(li)發(fa)布(bu)，如想了解更多(duo)實驗方(fang)案，請持續(xu)關注(zhu)安(an)(an)泰官網hkdyw.cn。西安安泰電(dian)子是專業從事功(gong)率放大器、電壓放大器、功率(lv)信號源、前置微(wei)小信號放大器、高(gao)精(jing)度電(dian)壓源(yuan)、高精度(du)電流源等電子測量儀器研發(fa)、生(sheng)產(chan)和銷售的高科技企(qi)業。
