實驗名稱：高壓放大器在新(xin)型窄線寬波長(chang)掃描光纖激光器研究中(zhong)的(de)應用

實驗目(mu)的：根據(ju)仿真參數進(jin)行DCR-CC濾波器的搭建和實驗驗證。并搭建了基于DCR-CC濾波器和C+L波段EDFA的單縱模窄線寬波長掃描光纖激光器并探究其性能。

實驗設備：濾波(bo)器(qi)(qi)，函數(shu)發(fa)生器(qi)(qi)，ATA-2021H高壓放大器等。

實(shi)驗過程：

1.DCR-CC搭(da)建(jian)與表征；

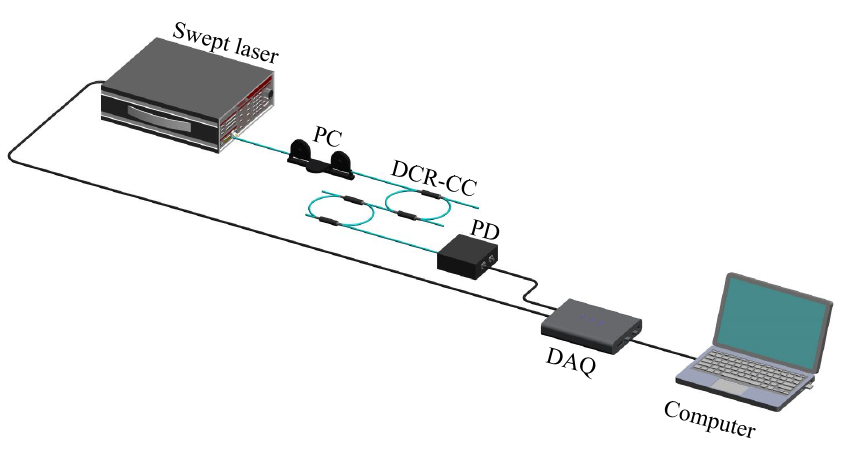

采用腔長分別(bie)為50.70 cm和 52.00 cm的參數搭建DCR-CC濾波器，使用如圖所示的系統測量DCR-CC濾波器的濾波性能。

2.C+L波段激(ji)光增益(yi)范圍的(de)實現(xian)；

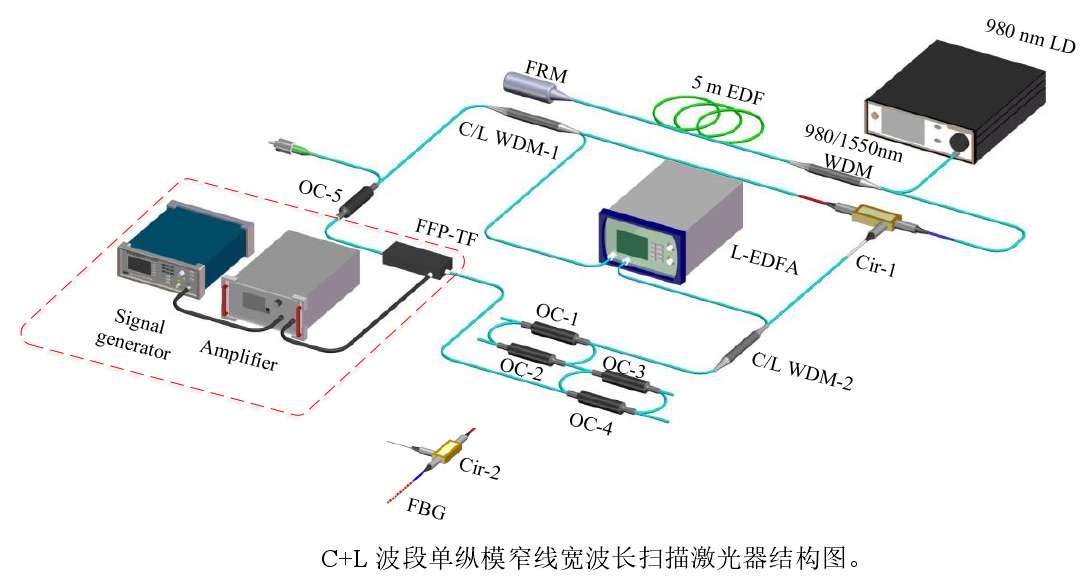

提出的C+L波段單縱模窄線寬波長掃描光纖激光器結構如圖所示。兩部分通過兩個CL波段波分復用器并聯在一起。一個自制的DCR-CC復合諧振腔濾波器作為大范圍濾波元件，用以于從密集的主腔縱模中篩選SLM，一個FFP-TF作為波長掃描元件，由一個函數發生器和高壓(ya)放大器(qi)ATA-2021H進行(xing)驅動。虛線框內(nei)的FFP-TF等器件可由Cir-2和替換FBG代替，用來測量激光器靜態激光輸出性能。

 實驗結(jie)果：

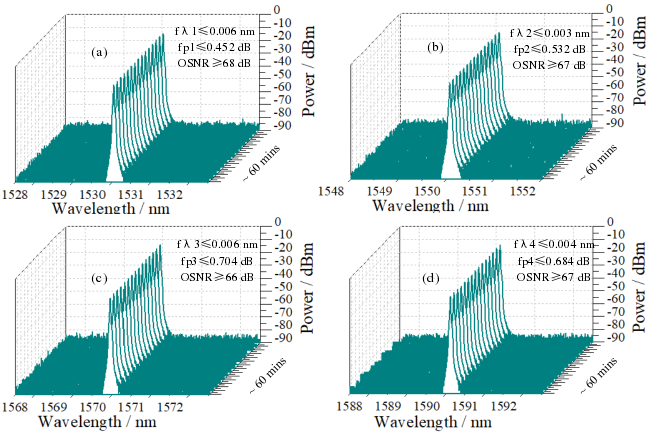

1.如(ru)圖分別顯示了四個(ge)波長(chang)處在60分鐘內的中(zhong)期激光運行(xing)穩定性(xing)，通過使用分辨率(lv)為0.02 nm，數據采集間隔(ge)為0.001 nm 的OSA重復掃描進行(xing)測(ce)量。從圖中(zhong)可(ke)以(yi)看出，四個(ge)激光的波長(chang)波動性(xing)f (i=1,2,3,4)很(hen)小，最大為 0.006 nm，功率(lv)波動性(xing)f, (i=1,2,3,4)很(hen)低(di)，最大值為0.704 dB，其信噪比(bi)OSNR均(jun)高于66 dB。

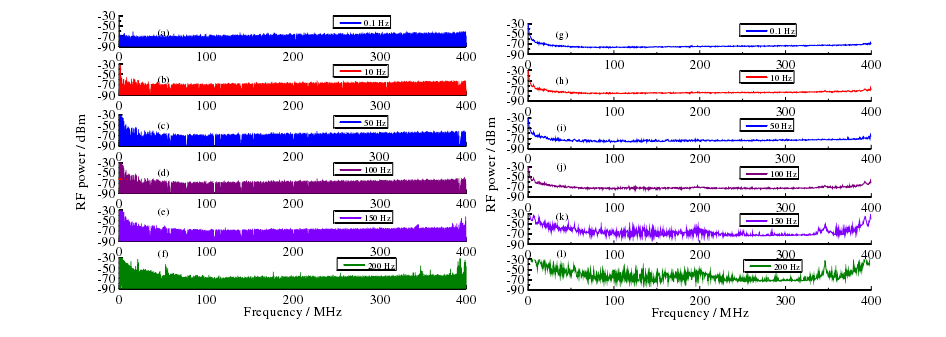

2.自(zi)零差法測(ce)量不同掃描(miao)頻率下ESA測(ce)得的拍(pai)頻譜。

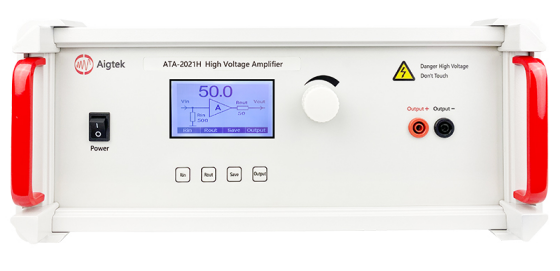

       實驗中用到的高壓放大器ATA-2021H，最大輸出200Vp-p (±100Vp)高壓(ya)(ya)，可(ke)以驅(qu)動(dong)高壓(ya)(ya)型負載。電(dian)壓(ya)(ya)增益數控(kong)可(ke)調，一鍵保存設置，提供(gong)了方便(bian)簡潔的操作選擇，可(ke)與主流的信(xin)號(hao)發生器配套(tao)使(shi)用，實(shi)現信(xin)號(hao)的完美放大。

實(shi)驗結論：

對于FDML波長掃描激光器,通過提高增益、使用帶寬更窄的高速可調濾波器，來進一步提升激光器性能。設計更加適合FDML機理的復合諧振腔濾波器有望進一步改善激光器的縱模特性。
