實驗名稱：功率放大器在換能(neng)器超聲發射場強測試中的應用

實驗目的：設計并制作了一種(zhong)用于強(qiang)酸(suan)性輸液(ye)系(xi)統(tong)除(chu)垢的(de)超聲波換(huan)能器。利(li)用聚丙烯管道組裝的(de)靜態流(liu)體(ti)超聲場強(qiang)測試系(xi)統(tong)研究了影(ying)響超聲傳播的(de)因素。

實驗設備：超(chao)聲(sheng)探測器(qi)，超(chao)聲(sheng)振頭系統(tong)，ATA-4011B高壓功率放大器，函數信號發生器，數字示波器等。

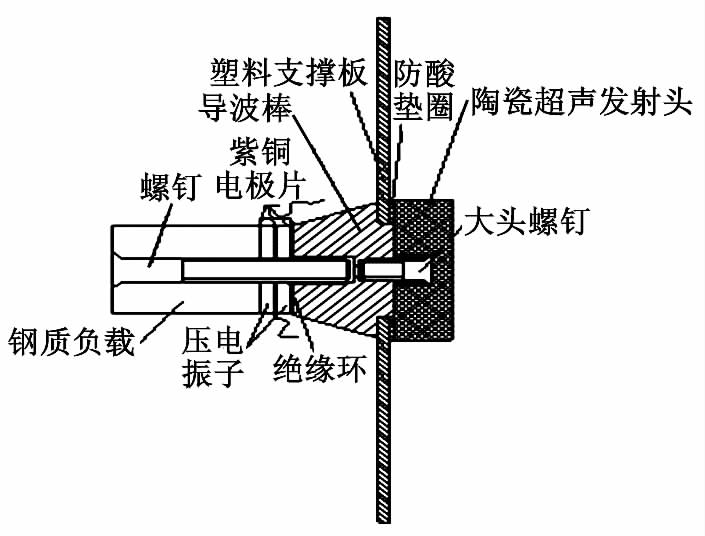

實驗過程：超聲換能器制作(zuo)：按照將陶瓷超聲發射(she)頭、防酸(suan)墊圈、塑(su)料(liao)支(zhi)撐(cheng)板(ban)﹑導(dao)波(bo)棒、壓電振子﹑紫(zi)銅電極片及鋼(gang)質(zhi)負載用螺(luo)釘(ding)固定。在確保塑(su)料(liao)支(zhi)撐(cheng)板(ban)與換能器之間(jian)密封(feng)后,將其安裝于測試系統的管道法蘭片位置。

設計并(bing)組裝(zhuang)了一套(tao)靜態(tai)管路(lu)超聲場強(qiang)測試系統﹐如圖所示。介質為(wei)1.0 mol/L的硫酸鋅或選定濃度強酸水溶液。用該系統分別對本設計的超聲波換能器與普通以不銹鋼板發射頭換能器的超聲發射強度進行測試、比較。為了方便表征,選用兩種超聲波換能器的尺寸、發射功率、工作頻率均相同。聲場強度與超聲傳感器測試電信號強度成正比,因此,統一用自制高靈敏度復合振子壓電傳感器測量所得電壓代替聲場強度進行比較分析。將函數信(xin)號發生(sheng)器產生(sheng)的(de)正弦波經ATA-4011功率放大器放大后驅動換能器工作。

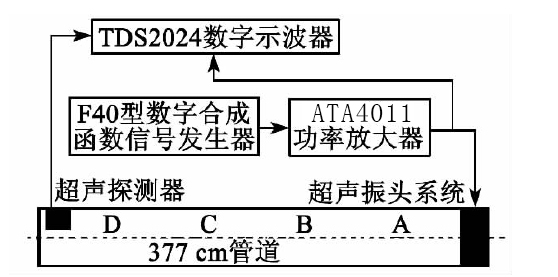

靜態管路(lu)超聲場強測(ce)試(shi)系統

實驗(yan)結果：

結果表明,使用陶瓷超聲發射頭有利于超聲能量向液相傳輸,隨導波棒粗端與陶瓷發射頭接觸面積增大,超聲波能量傳輸效率提高。結合有限元分析軟件確定了換能器的振動節點，優化換能器結構設計。

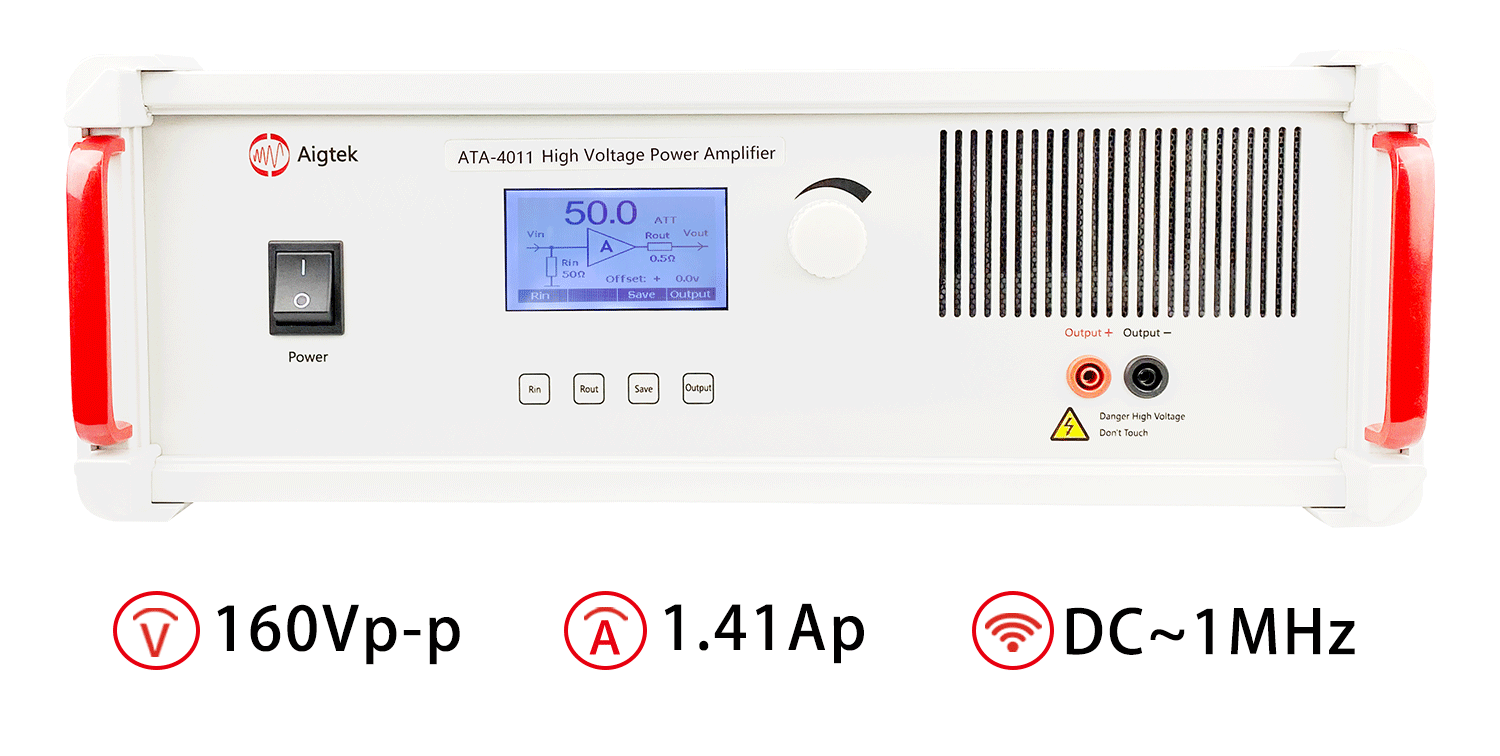

ATA-4011功率放大器參數指標(biao)：

本文實驗(yan)素材由西安安泰電(dian)子(zi)整理(li)發布，西安安泰電(dian)子(zi)科技有限(xian)公司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功(gong)率放(fang)大(da)器、射頻功率放大器、功率放大模塊、計量校準產品等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網hkdyw.cn或撥打029-88865020。

本(ben)實驗引用(yong)自知網論文《耐強酸腐(fu)蝕超(chao)聲(sheng)波(bo)換(huan)能器》
