繼電(dian)器(qi)是一種電(dian)控制器(qi)件(jian)，是當輸入(ru)量(liang)（激勵量(liang)）的變化(hua)達到規定要求(qiu)時，在電(dian)氣輸出電(dian)路(lu)中(zhong)(zhong)使被控量(liang)發生預定的階(jie)躍(yue)變化(hua)的一種電(dian)器(qi)。它具有控制系(xi)統（又(you)稱(cheng)輸入(ru)回路(lu)）和被控制系(xi)統（又(you)稱(cheng)輸出回路(lu)）之間的互(hu)動關(guan)系(xi)。通常應用于自動化(hua)的控制電(dian)路(lu)中(zhong)(zhong)，它實際(ji)上是用小電(dian)流去(qu)控制大電(dian)流運作(zuo)的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

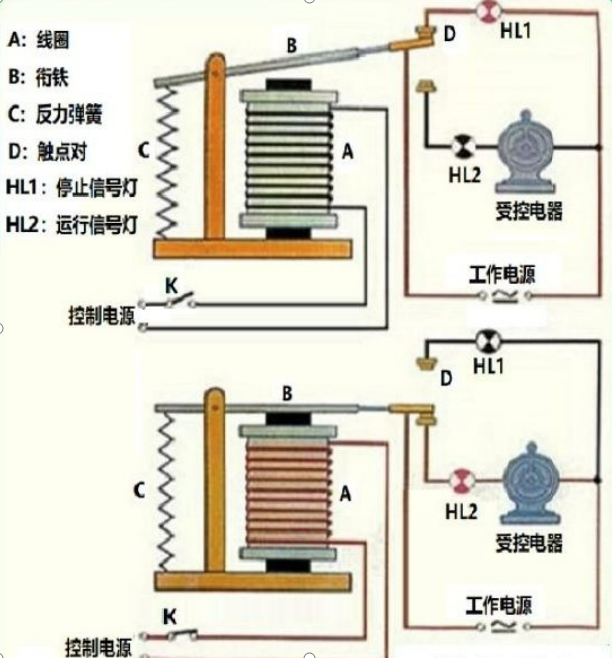

繼電器結構：

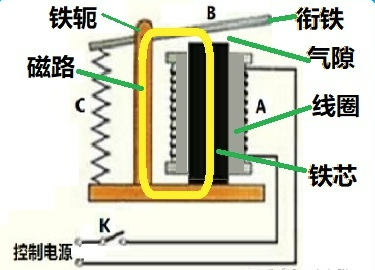

上圖的線圈中有一(yi)根(gen)鐵芯(xin)、鐵軛、銜鐵B以及銜鐵與鐵芯之間的氣隙，共同構成了繼電器的磁路。如下圖所示：

在上(shang)圖中(zhong)，我們把(ba)控制(zhi)電源的開關K閉合，線圈通電，線圈按照右手螺旋定則在鐵芯中產生了磁力線，把鐵磁材料構成的銜鐵吸下來，直到氣隙等于零。在銜鐵的帶動下，繼電器的常開觸點閉合，而常閉觸點打開，至此完成了繼電器的閉合過程。注意到測試反力彈簧被拉長產生了反力并作用在銜鐵上。

繼電器理論基(ji)礎：

當控制電源的(de)開(kai)關打開(kai)以后，線圈失(shi)電，鐵芯中的(de)磁力線瞬間消失(shi)，反力彈簧(huang)把銜鐵拉回到原來的(de)位置，常閉觸點(dian)恢(hui)復導通，而常開(kai)觸點(dian)也恢(hui)復打開(kai)的(de)狀態。

第二張圖看似簡單，但是(shi)(shi)它(ta)是(shi)(shi)繼電(dian)器的最基本結構。

當電(dian)流流過繼(ji)電(dian)器觸(chu)點(dian)的導電(dian)桿和線圈時會引起發(fa)熱，這屬于開關電(dian)器發(fa)熱理論所(suo)研究的內容；

繼電(dian)(dian)器(qi)導(dao)電(dian)(dian)結構通電(dian)(dian)后，導(dao)線間和動(dong)靜觸頭間存在電(dian)(dian)動(dong)力，特別是當短路電(dian)(dian)流流過時，電(dian)(dian)動(dong)力會更大，有關電(dian)(dian)動(dong)力的知識屬于(yu)開(kai)關電(dian)(dian)路的電(dian)(dian)動(dong)力理(li)論；

繼電(dian)(dian)(dian)器觸(chu)點之(zhi)間存在電(dian)(dian)(dian)接觸(chu)現象，涉(she)及到(dao)電(dian)(dian)(dian)接觸(chu)的收縮電(dian)(dian)(dian)阻(zu)和模電(dian)(dian)(dian)阻(zu)，還有電(dian)(dian)(dian)接觸(chu)的溫(wen)升(sheng)和熔焊。這些(xie)知(zhi)識屬于開關電(dian)(dian)(dian)路的電(dian)(dian)(dian)接觸(chu)理論；

繼電器開斷時，觸點/觸頭之間會出現電弧，大功率開關電路還配套滅弧柵滅弧。有時，我們把開關電器的觸點和觸頭放置特殊氣體中，例如六氟化硫或者真空中。這部分知識屬于開關電器的電弧理論所研究的內容；

繼(ji)電(dian)器線(xian)圈通電(dian)后，鐵(tie)(tie)芯流過(guo)磁力線(xian)，我們把它(ta)叫(jiao)做磁通。磁通產生了(le)電(dian)磁吸力，使得(de)銜(xian)鐵(tie)(tie)帶動(dong)觸點/觸頭產生變位。鐵芯、磁通、氣隙和線圈屬于開關電器電磁系統理論所研究的對象。

以上這五大理論(lun)，構成(cheng)了包括繼電器在(zai)內的開關電路的理論(lun)基礎。
