關于功率放大器的疑問有很多，前陣子有人咨詢影響功率放大器輸出阻抗的有哪些因素，今天就請安泰電子來為大家解釋，同時再為大家科普一下功率放大器的知識。

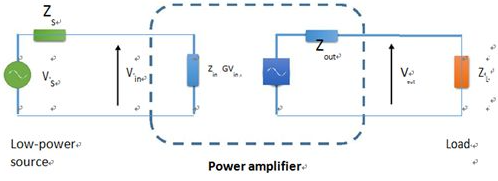

圖：信號源(yuan)和負載(zai)的(de)放大器的(de)簡化模型(xing)

　　在(zai)搞清(qing)楚影(ying)響功率放大器輸出阻(zu)抗因素之前，我們用信號源和負載的(de)放大器模型來分析一下，輸入電壓Vin被放大一個(ge)因子G并且驅動(dong)到負載Z_L。但是(shi)不是(shi)所有電壓都(dou)施(shi)加(jia)到負(fu)載，這(zhe)是(shi)因為(wei)部分會在輸出阻(zu)抗Zout中消耗，到達負載的實際電壓是：

通(tong)常V_OUT＜G*Vin在(zai)高頻系統(tong)中使用50Ω，負載上電壓只有輸出的50%。

對于容(rong)性負(fu)載(zai)，可能會出(chu)現V_out＞G·Vin的特殊情況。輸出(chu)阻抗一般等效為電阻與電感(gan)的(de)串聯，兩(liang)者(zhe)都有(you)比較低的(de)值。這(zhe)種情(qing)況(kuang)下(xia)，上述的(de)計(ji)算(suan)公式如下(xia)圖所(suo)示：

圖：到達負載(zai)的(de)實際電壓的(de)計算公式

　　負載電容C_load和輸(shu)出(chu)電感L_OUT在特(te)定(ding)的頻率點(dian)發生諧振(zhen)，(1-ω²L_outC_Load)=0。這時候，Vout可能大于G·Vin，從而導致峰值化現象。下圖顯示了具有峰值的系統的頻率響應示例：

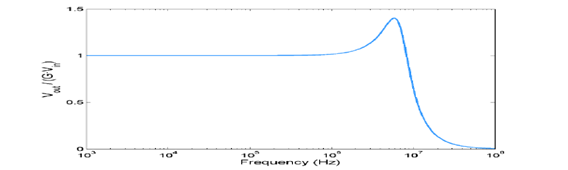

圖：峰值(zhi)的系統(tong)的頻率響應(ying)示例(li)

　　為(wei)了避免輸出(chu)電壓超(chao)過負載(zai)的最大額定值，可(ke)以(yi)通過降低輸入電壓或者在負載(zai)前端串(chuan)聯電阻來(lai)解(jie)決問題。

　　帶寬和壓擺率

　　功率放大器的負載阻抗會影響帶(dai)寬，這(zhe)是(shi)因為輸(shu)出阻抗的電(dian)感(LOUT)和負載之間形成的低通濾波造成的。

　　另一方面，功率放大器輸出(chu)端(duan)產生最大時間導數是壓擺(bai)(bai)率，超過(guo)額定值的(de)信號放大時都(dou)會出(chu)現失真情況，而壓擺(bai)(bai)率和帶(dai)寬有(you)關。

　　更多參數

　　偏(pian)移：只會(hui)對直(zhi)流運算放大(da)器產(chan)生影響，偏(pian)移經常會(hui)出(chu)現在輸出(chu)端口處的(de)寄生直(zhi)流電(dian)平。由于數值(zhi)較低，在很多應(ying)用中都被忽略(lve)。在諸如感應(ying)負(fu)載(zai)的(de)情況下，小直(zhi)流電(dian)壓會(hui)造成(cheng)大(da)電(dian)流，這個時候就需要(yao)考慮(lv)。

　　總(zong)諧(xie)波(bo)失(shi)真(zhen)(zhen)：放大(da)器的(de)(de)(de)非線(xian)性通過在(zai)和感(gan)興趣(qu)頻(pin)率的(de)(de)(de)倍數相(xiang)對應的(de)(de)(de)頻(pin)率上產生諧(xie)波(bo)表現。總(zong)諧(xie)波(bo)失(shi)真(zhen)(zhen)是被廣泛應用在(zai)評估放大(da)器線(xian)性度的(de)(de)(de)參數。總(zong)諧(xie)波(bo)失(shi)真(zhen)(zhen)是指(zhi)雜散諧(xie)波(bo)的(de)(de)(de)均方根電壓(ya)和基波(bo)諧(xie)波(bo)的(de)(de)(de)均方根電壓(ya)之比，總(zong)諧(xie)波(bo)失(shi)真(zhen)(zhen)越低，信(xin)號放大(da)越精(jing)確。

　　除了(le)負(fu)載，在(zai)高頻情況下還有一(yi)個影響(xiang)放大器工作的因素就是電纜(lan)。一(yi)根RG-58同軸電纜的雜散電容為80pF/m，2m的電纜表現出160pF的寄生電容。看起來是很低的值，但是使用高壓放大器的時候會比電纜預期值高很大。所以使用時要縮短電纜的長度，最大限度地減少寄生影響。

　　安泰推薦：ATA-4315高壓功率放大器

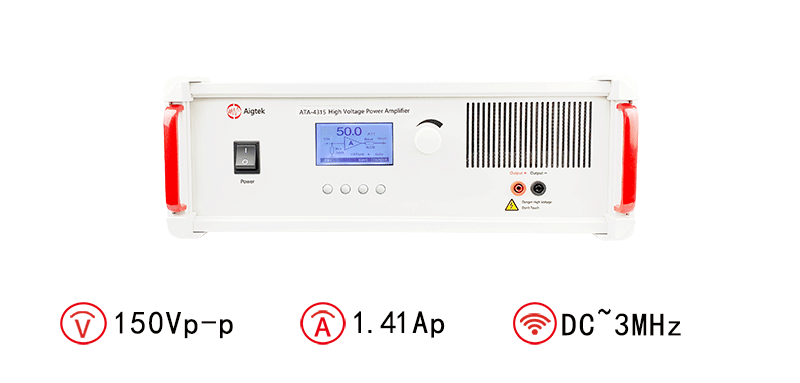

圖：ATA-4315功率放大器指標參數
