高頻功率放大(da)器(qi)處在發射機的(de)末級(ji)，主要作用是把(ba)高頻已調撥信號(hao)進行功率放大(da)，滿足發送功率的(de)要求，然后通過(guo)天線輻(fu)射到(dao)空間，保證一定(ding)區域接(jie)收(shou)機能夠接(jie)收(shou)到(dao)信號(hao)電平(ping)。

　　高頻功率放大器是通信系統中發送裝置的組件，按照頻帶的寬窄能夠分為寬帶高頻功率放大器和窄帶高頻功率放大器。窄帶高頻功率放大器以具有選頻濾波作用的選頻電路當作輸出電路，而寬帶高頻功率放大器輸出電路是傳輸線變壓器或者其他寬帶匹配電路。

　　高頻功率(lv)放大器是能(neng)量轉(zhuan)換器件(jian)，能(neng)夠把電(dian)源供給直流能(neng)量轉(zhuan)變成高頻交流輸出。

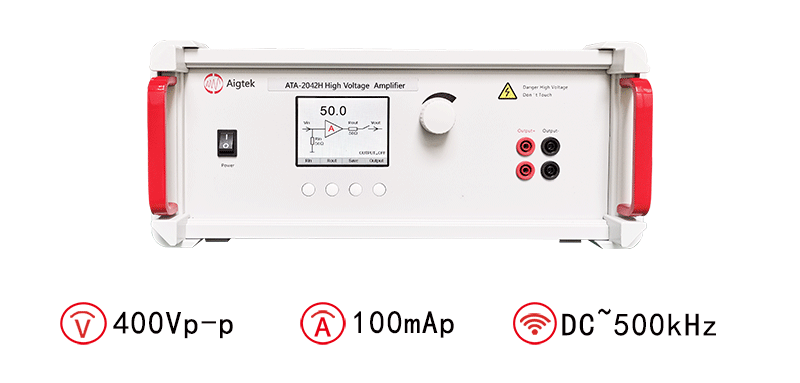

　　安(an)泰ATA-2042高壓放大器：

　　圖：ATA-2042功率放大器指標參數

　　放(fang)大器(qi)根據電流不同的導(dao)通角，能夠(gou)分成甲乙(yi)丙三(san)類工作狀態，甲類放(fang)大器(qi)流通角是360°，適合小信號低功率放大。乙類放大器流通角約等于180°，而丙類放大器流通角小于180°。乙類和丙類放大器都適合大功率工作。

　　高頻功率(lv)放(fang)大器大部分都工作在丙(bing)類(lei)，但是丙(bing)類(lei)放(fang)大器失(shi)真較大，所(suo)以不能用(yong)來(lai)低頻功率(lv)放(fang)大，只(zhi)能采(cai)用(yong)調諧回路座(zuo)位負(fu)載的諧振功率(lv)放(fang)大。

　　除了上面提到(dao)的根據電流流通角來區分工作狀(zhuang)態外，還有丁類(lei)放大和(he)戊類(lei)放大器。丁類(lei)放大器效果高，理論上可高達(da)100%，但是工作頻率受到開關轉換瞬間產生的器件功耗的限制；如果對電路改進，減小通斷轉換瞬間的功耗，提高工作頻率，這就是戊類放大器。

　　高頻功率放大器和低頻功率放大器的共同點都是輸出功率大和輸出效率高，不過低頻功率放大器工作頻率低，但是頻帶寬帶卻很寬。而高頻功率放大器工作頻率高，但是頻帶卻很窄。高頻功率放大器一般都使用選頻網絡當作負載回路。

　　低頻(pin)功率(lv)放大(da)器(qi)可工作于(yu)甲類(lei)(lei)、甲乙類(lei)(lei)或者乙類(lei)(lei)狀態，而高頻(pin)功率(lv)放大(da)器(qi)則工作于(yu)丙類(lei)(lei)，特殊情況是乙類(lei)(lei)。

　　現(xian)在(zai)還有新型的(de)寬(kuan)帶高頻(pin)功率(lv)放(fang)大器，采用(yong)頻(pin)率(lv)響(xiang)應很寬(kuan)的(de)傳輸線當作(zuo)負載，而不使用(yong)選頻(pin)網絡當作(zuo)負載回路，能夠在(zai)寬(kuan)范圍內變換(huan)工作(zuo)頻(pin)率(lv)。

　　綜上可知，高頻功率放大器和低頻功率放大器的共同點都是要求輸出功率大，效率高；不同點是工作頻率和相對頻寬不同，所以負載網絡和工作狀態不同。

　　以上就是安泰電子帶來高頻功率放大器工作原理總結的內容，如果對于高頻功率放大器還有什么感興趣的，歡迎隨時咨詢我們。西安安泰電子是專業從(cong)事功率放大(da)器、高壓放大器、功率信號源、前置微小信號(hao)放大器、高精度電壓源、高精度電流源(yuan)等電子測量儀器研(yan)發、生產和(he)銷售的高科技企業。
