有不少的電(dian)子工程(cheng)師咨詢(xun)電(dian)壓放(fang)大器如何(he)測(ce)試線性穩壓器，那么這種要怎(zen)么做呢，下面讓(rang)安泰電(dian)子來為大家介紹。

　　一(yi)、什(shen)么是低(di)壓差(cha)線性穩壓器？

　　低壓差線性穩壓器(qi)是集成(cheng)電(dian)路穩壓器(qi)，經常用(yong)來電(dian)流主(zhu)通道控制，芯片上(shang)集成(cheng)導通電(dian)阻的mosfet，肖特基二極管、取樣電阻和分壓電阻等硬件電路，而且有過流保護和過溫保護等功能，能夠廣泛應用在工業和消費類電子等二次電源設計。

　　LDO滿載（重載）情況(kuang)下的(de)電(dian)源電(dian)壓抑(yi)制比PSRR（也被稱作為電(dian)源紋波抑(yi)制）能夠反(fan)映出LDO對各種干擾信號的(de)抑(yi)制能力，它們對于二次電(dian)源的(de)外部旁路(lu)、補償電(dian)路(lu)設(she)計(ji)調試具有重要參考意義，所以很有測試的(de)必要。

　　二、電壓放大器如何測試線(xian)性穩壓器

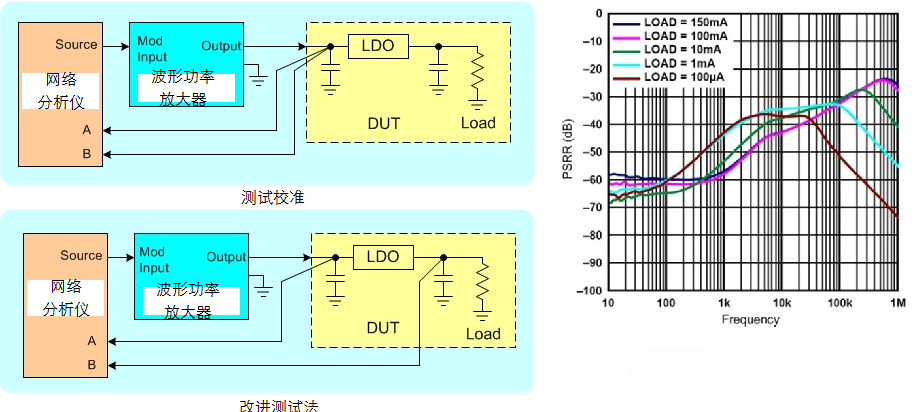

　　圖：引入(ru)波形功率放大器的PSRR測試方法及結果

　　在測試電路中引入(ru)波(bo)形功率(lv)放大器能夠有效解決網絡(luo)分析儀(yi)輸出(chu)阻抗(kang)的(de)問題，輸出(chu)阻抗(kang)幾乎為(wei)0，LDO可以驅動至滿載。這種測試電路所使用的波形功率放大器必須具有直流偏置功能，才能達到驅動LDO所需的偏置電壓（例如3.3V）。通過調整網絡分析儀輸出源的幅度，可以改變波形功率放大器輸出的交流成分（紋波模擬，如峰峰值200mV），完成滿載下的PSRR測試。請注意，此測試方法需要對網絡分析儀進行預校準，并保存校準曲線以供測試。校準連接如下圖所示。實驗結果顯示了不同驅動電流下PSRR測試結果的差異。

　　三、電壓放大器還能怎么測試線性穩壓器

　　同(tong)理，波形功率放大器還(huan)可以(yi)對低壓(ya)(ya)差線性穩(wen)壓(ya)(ya)器進行其他(ta)項目的(de)測試，比如線路瞬間電(dian)脈沖測試。測試中需要通(tong)過(guo)任意波形發(fa)生(sheng)器AWG定義LDO的瞬態突變脈沖，包括脈沖寬度、上升沿和下降沿，但由于AWG的輸出阻抗特性，無法直接驅動LDO。所以需要用波形功率放大器來進行阻抗匹配，驅動LDO，從而可以用示波器測量輸出端LDO線路瞬時轉換的過沖、穩定時間等參數。

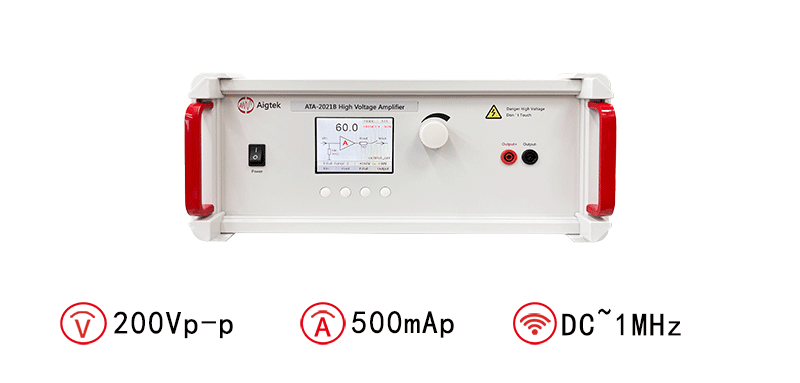

　　安(an)泰功率放大器推薦(jian)：ATA-2021B高壓放大器

　　圖(tu)：功率放(fang)大器ATA-2021B指標參數
