設(she)計電(dian)路(lu)的時候，經(jing)常會有很多人對于阻(zu)(zu)抗有疑問，那么什(shen)么是阻(zu)(zu)抗？在(zai)電(dian)感(gan)電(dian)容電(dian)阻(zu)(zu)的電(dian)路(lu)中，能夠(gou)對電(dian)路(lu)中電(dian)流起到阻(zu)(zu)礙作(zuo)用的就是阻(zu)(zu)抗，阻(zu)(zu)抗經(jing)常用Z表示，阻抗的值是由交流電的頻率、電阻R、電感L、電容C互相作用決定的。在實際電路中，阻抗是隨時變化的，能夠跟隨電流頻率的改變而改變。

　　一、輸入阻抗介紹

　　輸(shu)入阻抗(kang)(kang)是電(dian)路輸(shu)入端的等(deng)效阻抗(kang)(kang)。對輸(shu)入端加上電(dian)壓源(yuan)U，測量輸入端電流I，那么輸入阻抗Rin就等于U/I。輸入端如果是電阻的兩端，電阻的阻值，就是輸入阻抗。

　　輸(shu)(shu)入阻(zu)抗(kang)反映對(dui)(dui)(dui)電(dian)(dian)流阻(zu)礙作(zuo)用的(de)大(da)小。對(dui)(dui)(dui)于(yu)(yu)電(dian)(dian)壓(ya)驅動的(de)電(dian)(dian)路(lu)來說，輸(shu)(shu)入阻(zu)抗(kang)越(yue)大(da)，對(dui)(dui)(dui)于(yu)(yu)電(dian)(dian)壓(ya)源(yuan)的(de)負載(zai)越(yue)輕，所以越(yue)容易驅動，也不影響信(xin)號源(yuan)；對(dui)(dui)(dui)于(yu)(yu)電(dian)(dian)流驅動的(de)電(dian)(dian)路(lu)來說，輸(shu)(shu)入阻(zu)抗(kang)越(yue)小，對(dui)(dui)(dui)于(yu)(yu)電(dian)(dian)流源(yuan)的(de)負載(zai)越(yue)輕。

　　電(dian)壓源驅(qu)動(dong)，輸入阻抗越(yue)大(da)越(yue)好；

　　電流源驅動，阻抗越小越好。

　　二、輸出阻抗介紹

　　無論功率放大器、信號源還是電源，都會有輸出阻抗的問題。輸出阻抗是信號源的內阻。對于理想的電壓源來說，內阻應該都是0，但是實際中卻無法做到。

　　我們常用(yong)一(yi)個理想電壓源串聯一(yi)個電阻(zu)r的方式來等效一個實際的電壓源。這個跟理想電壓源串聯的電阻r，就是（信號源/放大器輸出/電源）內阻了。當這個電壓源給負載供電時，就會有電流I從這個負載上流過，并在這個電阻上產生I×r的電壓降。

　　電源輸出(chu)(chu)電壓下降，會限制最大(da)的(de)輸出(chu)(chu)功率。而理想的(de)電流源，輸出(chu)(chu)阻抗無窮(qiong)大(da)，但是實(shi)際(ji)卻是不可能。

　　三(san)、阻(zu)抗匹(pi)配

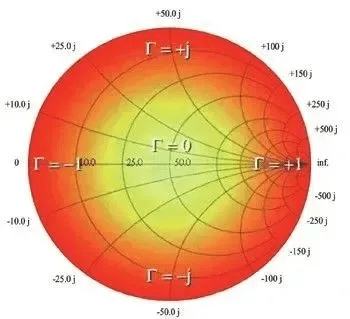

　　阻抗(kang)匹配(pei)(pei)(pei)是信(xin)號源或者傳輸線和負(fu)載(zai)間的搭配(pei)(pei)(pei)方式，阻抗(kang)匹配(pei)(pei)(pei)一(yi)般分為高頻和低頻兩種。

　　當交流電(dian)路中出現容(rong)性或者感性阻抗(kang)的時候，需要(yao)信號源和(he)負載(zai)阻抗(kang)的實部相等(deng)，而虛部互為相反(fan)數，就稱作(zuo)共(gong)軛匹配。

　　如果(guo)需(xu)要輸出(chu)電流大，就選擇(ze)小的負載(zai)R；

　　如果需要(yao)輸出電壓大，就選擇大的負載R；

　　如(ru)果需要輸出功率大，就選擇跟(gen)信號源(yuan)內阻(zu)(zu)匹(pi)配的(de)電阻(zu)(zu)R。

　　有時(shi)還會(hui)出現阻抗(kang)不(bu)匹配的(de)情況(kuang)，比如儀器輸出端(duan)是特定(ding)負(fu)載條件(jian)(jian)下設計的(de)，當改變負(fu)載條件(jian)(jian)的(de)時(shi)候，就不(bu)能達到(dao)原來性能，就稱作阻抗(kang)失(shi)配。

　　當阻抗不匹配的(de)時(shi)候，有哪(na)些方法可以匹配呢？

　　1、采用變壓器來做阻抗轉換；

　　2、使(shi)用串聯/并聯電(dian)(dian)容或(huo)者電(dian)(dian)感的辦法；

　　3、使用串聯/并聯電阻的辦法(fa)。

　　四、阻抗匹(pi)配的原理(li)

　　1、純電(dian)(dian)阻電(dian)(dian)路

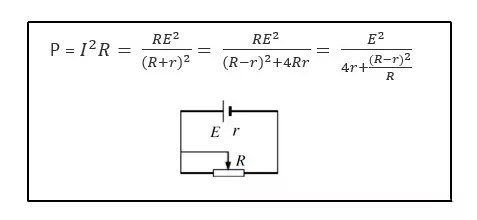

　　外(wai)電(dian)阻(zu)(zu)等于內電(dian)阻(zu)(zu)的時候，電(dian)源對外(wai)電(dian)路(lu)輸出(chu)功率大(da)，這就是(shi)純電(dian)阻(zu)(zu)電(dian)路(lu)的功率匹(pi)配。如果換成交流電(dian)路(lu)，也需要(yao)滿足R=r這個條件電路才能匹配。

　　2、電抗(kang)電路

　　電(dian)抗電(dian)路的(de)情況會比(bi)純電(dian)阻(zu)電(dian)路復雜很(hen)多，因為電(dian)路中不僅有電(dian)阻(zu)還有電(dian)容和電(dian)感。交流電(dian)路中，電(dian)阻(zu)、電(dian)容和電(dian)感對于交流電(dian)的(de)阻(zu)礙作用叫阻(zu)抗，用字母(mu)Z表示。

　　電容(rong)和(he)(he)(he)電感對于交流電的阻礙作用，也被稱(cheng)為容(rong)抗和(he)(he)(he)感抗。容(rong)抗和(he)(he)(he)感抗的值除了與(yu)電容(rong)和(he)(he)(he)電感大(da)小有關(guan)外，還和(he)(he)(he)工作交流電的頻率(lv)有關(guan)。

　　阻(zu)抗(kang)(kang)匹配的(de)關(guan)鍵是(shi)前級(ji)(ji)的(de)輸(shu)出(chu)(chu)(chu)阻(zu)抗(kang)(kang)和(he)后級(ji)(ji)的(de)輸(shu)入阻(zu)抗(kang)(kang)相等，而輸(shu)入阻(zu)抗(kang)(kang)和(he)輸(shu)出(chu)(chu)(chu)阻(zu)抗(kang)(kang)廣泛存在在各種電子電路(lu)和(he)測量儀器當(dang)中。那么(me)什么(me)是(shi)輸(shu)入阻(zu)抗(kang)(kang)和(he)輸(shu)出(chu)(chu)(chu)阻(zu)抗(kang)(kang)？

　　輸(shu)(shu)(shu)入(ru)阻(zu)(zu)抗是電路對著信號(hao)源講的阻(zu)(zu)抗。對于功率放大(da)器來(lai)說，信號(hao)源的輸(shu)(shu)(shu)出(chu)(chu)阻(zu)(zu)抗和放大(da)電路輸(shu)(shu)(shu)入(ru)阻(zu)(zu)抗相等的時候稱(cheng)為(wei)阻(zu)(zu)抗匹配，這時候放大(da)電路能在(zai)輸(shu)(shu)(shu)出(chu)(chu)端獲得最大(da)功率。

　　輸出阻抗(kang)是指電(dian)路對著負載講的阻抗(kang)。

　　要注意的是：阻抗匹(pi)配(pei)只適用于(yu)電(dian)子電(dian)路，因為電(dian)子電(dian)路中(zhong)傳輸信號功率(lv)本(ben)身很(hen)弱(ruo)，需要匹(pi)配(pei)來(lai)提(ti)高輸出(chu)功率(lv)。而電(dian)工(gong)電(dian)路中(zhong)不考慮(lv)匹(pi)配(pei)，否(fou)則(ze)會造成(cheng)輸出(chu)電(dian)流過大(da)，損壞電(dian)器。

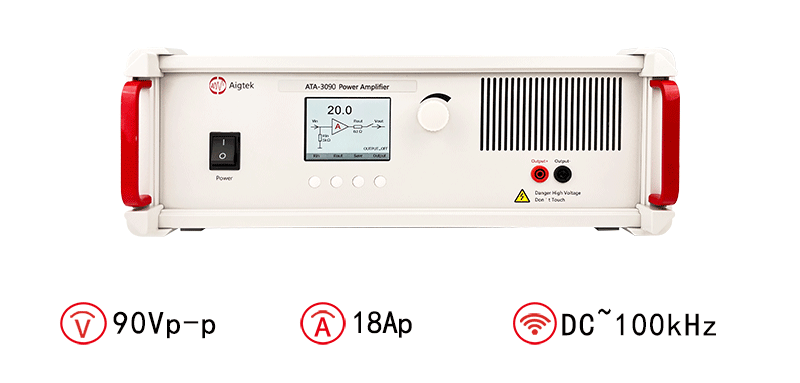

　　安泰ATA-3090功率放大器：

　　圖：ATA-3090功率放大器指標參數

　　什么時候都要考慮阻(zu)抗(kang)匹配？

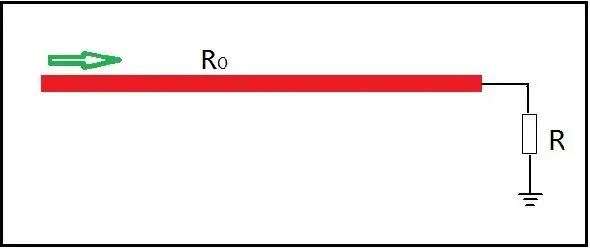

　　普通的(de)寬頻帶放大器中，輸出阻抗是50Ω，就要考慮在功率傳輸電路中進行阻抗匹配。但是實際中，電纜長度對于信號波長是可以忽略不計的，就不需要阻抗匹配。

　　考慮信號頻率為1MHz，其波長在空氣中為300m，在同軸電纜中約為200m。在通常使用的長度為1m左右的同軸電纜中，是在完全可忽略的范圍之內。

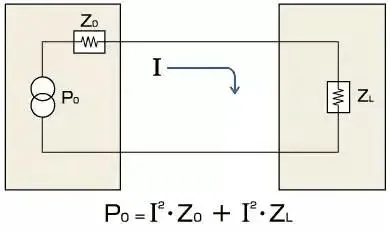

　　如果存在阻(zu)抗(kang)，那么在阻(zu)抗(kang)上就(jiu)會(hui)(hui)產生(sheng)功(gong)率消耗，所以不(bu)做阻(zu)抗(kang)匹配(pei)其(qi)結果就(jiu)會(hui)(hui)使放大(da)器的輸(shu)出功(gong)率發生(sheng)無用的浪費。

　　對于純(chun)電(dian)阻電(dian)路(lu)，此結(jie)論同樣(yang)適用于低頻電(dian)路(lu)及高(gao)頻電(dian)路(lu)。當交流電(dian)路(lu)中(zhong)含有容性(xing)或感性(xing)阻抗時，結(jie)論有所改變，就是需要信號源與負載(zai)阻抗的實(shi)部(bu)相(xiang)(xiang)等，虛(xu)部(bu)互為相(xiang)(xiang)反數，這叫作共軛(e)匹配(pei)。
