實驗名(ming)稱：Aigtek寬帶功率放大器ATA-122D在(zai)精密微(wei)細電解(jie)加工中的應(ying)用(yong)

實驗原理：

 電解加(jia)工(gong)（Electrochemical machining, ECM）是基于金屬在電解液中產生電化學陽極溶解的原理來實現零件加工成形的特種加工方法。在電解加工中，被加工件接電源正極，工具接電源負極，工具和工件之間保持一定的加工間隙，電解液從間隙中流過，工件材料會以離子的形式溶解在電解液中，從而實現材料去除加工。傳統電化學加工采用直流電源存在加工精度低，加工質量差的問題。而高頻超短脈寬脈沖電源應用到電解加工中，極大地提高了電解加工的精度。因此，該實驗采用了西安安泰電子寬帶功率放大器ATA-122D搭建了微細電解加工電源系統，如圖2所示，函數發生器產生高頻脈沖信號，ATA-122D寬帶放大器將高頻信(xin)號放大，進而實現微細電解加工。

 由于ATA-122D寬帶放大器具(ju)有極(ji)高(gao)的帶寬，因此(ci)可以實現高(gao)頻超短脈寬微細電解(jie)加(jia)工。相比于(yu)其他直流電源和低頻電源，采用ATA-122D寬帶功率放大器所構成的高頻超短脈寬電源可以實現高精度的電解加工，具有無與倫比的優勢。

實驗過程：

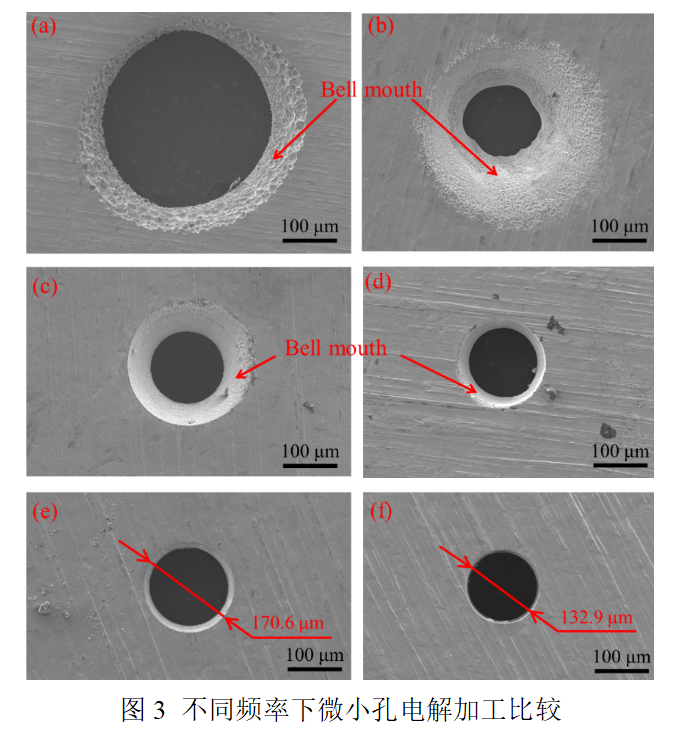

實驗使用ATA-122D寬帶放大器(qi)所構成(cheng)的(de)高(gao)頻(pin)超短(duan)脈寬電源(yuan)進行了微(wei)小孔的(de)電解加(jia)工實(shi)驗(yan)(yan)研究，實(shi)驗(yan)(yan)結果如圖3所示。其中圖3 (a), (b), (c), (d), (e), (f)分別是在脈沖頻率0, 1, 10, 50, 100和500 kHz條件下的(de)微(wei)小孔電鏡圖(tu)，工(gong)具直徑為100 μm，加(jia)工(gong)結果表明隨著(zhu)電源頻率(lv)的(de)提高(gao)，孔的(de)形狀精度和加(jia)工(gong)質(zhi)量顯著(zhu)提高(gao)。并(bing)且我們還實現在700 kHz頻率(lv)條件下高(gao)精度微(wei)小孔加(jia)工(gong)，如圖(tu)4所(suo)示。

實(shi)驗結果：

由于(yu)ATA-122D寬帶功率放大器具(ju)有(you)極高(gao)的帶寬(kuan)，并且該電源(yuan)具(ju)有(you)使用方(fang)便、精度高(gao)和(he)穩定(ding)性高(gao)的特點，非常適用于需要高(gao)頻超(chao)短脈(mo)寬(kuan)電源(yuan)的精密微(wei)(wei)細電解加工中，該實驗通過ATA-122D寬帶放大器(qi)搭建了精密微(wei)(wei)細電(dian)解(jie)加工實驗裝置，證實了該電(dian)源在精密電(dian)解(jie)加工中的優勢(shi)。
