Aigtek功率放大器在電容式單線無線充電系統的建模
01 實驗(yan)名稱 ：功(gong)率(lv)放(fang)大器(qi)在考慮大地情況下對(dui)電容式單線無線充電系統的建模(mo)中的應用(yong)
研究(jiu)方向(xiang)：無(wu)線電能傳輸
實驗(yan)內(nei)容: 在系統(tong)電路參數確(que)定的情況下，改變系統(tong)的諧振頻率，單線的長度和負載來(lai)觀察負載所能得到的電能
測試目的(de)：驗證電(dian)路模型和CST仿真結果的正確性
測(ce)試設備: 信號發生器Agilent 33220A，功率放大器Aigtek ATA-122D，2塊直徑200mm鋁板，1個電感470uH,一根長度(0.4/0.4/0.6m)不同半徑1mm銅線，電阻若干(gan)（200/500/600歐姆）
放大器型號: Aigtek ATA-122D
02 實(shi)驗過程

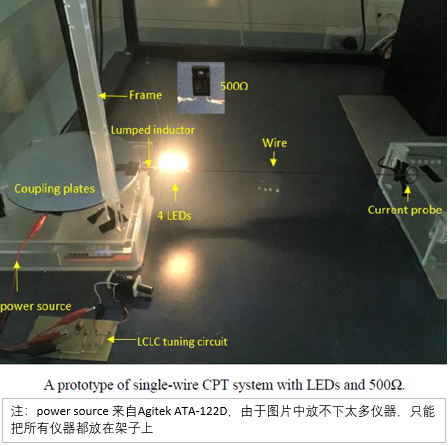

在實驗中，設定2個鋁板之間距離為3mm,放大器的輸出電壓通過一個可調節的LCLC電路接到底部的鋁板，保證在不同頻率時，輸入鋁板電壓保持100V的幅值。
上面的鋁板接一個電感和負載然后再接一根銅線，但銅線是懸空的不接任何東西，靠與地形成一個回路來給負載供電。由于(yu)地不是很好的導(dao)體，所(suo)以系統(tong)效(xiao)率不是很高。

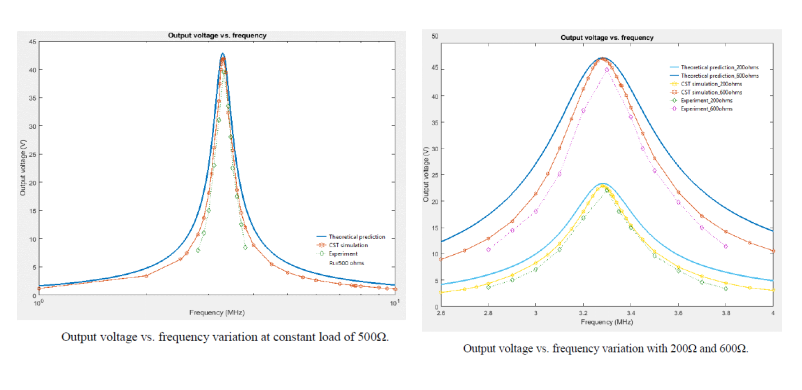

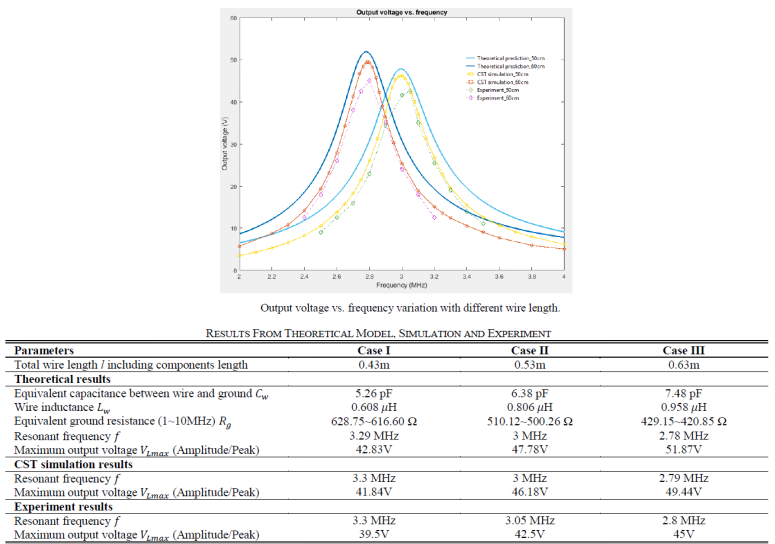

03 測(ce)試結果
結果顯(xian)示單線的(de)電容式無線充電在看似沒有回路(lu)的(de)情況(kuang)下能(neng)工作，實際(ji)上是和地形成(cheng)了回路(lu)。不同的(de)地，負載得到的(de)能(neng)量也不
同(tong)。在系(xi)統(tong)共振時，負(fu)載得到(dao)最大能量(liang)。
功率(lv)放大器在該實驗中發揮的效能:穩定的電(dian)壓源，即使在系統(tong)諧(xie)振(zhen)頻率不斷(duan)改變的情況下。
選擇該(gai)功率(lv)放大器的(de)原因:頻(pin)帶寬可以(yi)達到10MHz,輸出波形好,兼容(rong)多種信(xin)號發生(sheng)器,使(shi)用方便(bian)，特別是在需要不同(tong)頻(pin)率(lv)的(de)恒(heng)定電(dian)壓源時候，省去了使(shi)用逆變(bian)器的(de)麻(ma)煩(fan)。
本文實(shi)驗素材由(you)西安安泰(tai)電子整理發布，如想了(le)解更(geng)多實(shi)驗方(fang)案，請持續(xu)關注安泰(tai)官網hkdyw.cn。Aigtek是國內專業(ye)從事測量儀器研發、生(sheng)產和銷售的高科技企業(ye)，一直專注于功率放大器(qi)、功率信號源、功率放大器模塊、計量校準源等測試儀器產品的研發與制造。
