實驗名稱：功率放大器在光(guang)纖裂縫傳(chuan)感器中(zhong)裂縫寬度與光(guang)纖損耗關系分析中(zhong)的應用

實驗設(she)備：光纖(xian)傳感器，計算機，變換(huan)器，光探頭，位(wei)置傳感器，ATA-101功率放大器。

實驗內容：分布式光纖(xian)傳(chuan)感器是傳(chuan)統(tong)電類傳(chuan)感器所沒有的一(yi)種獨具特色(se)的傳(chuan)感器,它可以測量出沿光纖鋪設路徑的物理場.近年來,已經開始大量研究用分布式光纖傳感器檢測大型建筑、大壩、橋梁等的應變和裂縫,監測結構的健康狀態。本文提(ti)出了一種(zhong)用于檢測混凝土結構(gou)的分布式光纖裂縫傳咸器只要知道裂縫的開裂方向,用該傳感器就可以同時測量多個裂縫的位置和寬度.

實驗過程：

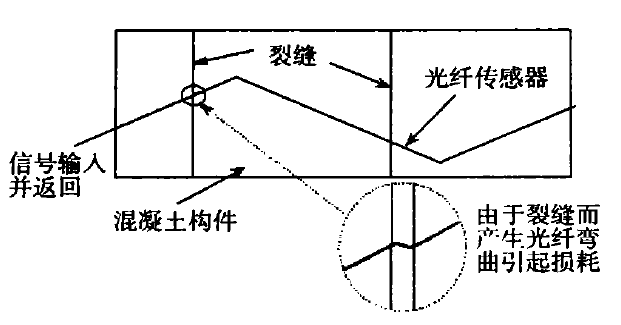

光纖(xian)裂縫(feng)傳(chuan)感(gan)器(qi)原理(li)：裂縫(feng)傳(chuan)感(gan)器(qi)的原理(li)如(ru)圖所(suo)示．光纖(xian)在粘(zhan)貼到混凝(ning)土結構表面或埋(mai)入混凝(ning)土結構內部時(shi),光纖與裂縫成一定的角度(因為混凝土結構可能產生的裂縫方向是可以預知的)．光從光纖的一端注入,用光時域反射計(OTDR)探測光纖內部各點的損耗及其位置.

裂縫傳(chuan)感器原(yuan)理(li)

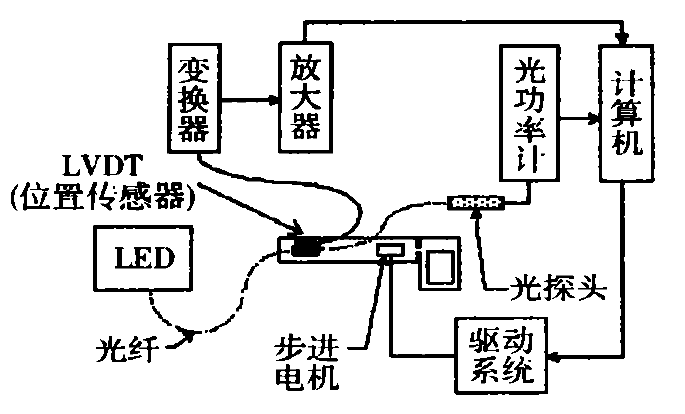

用于測試裂縫寬度和光功率損耗(hao)的實驗系統框(kuang)圖如(ru)圖所(suo)示：

測試用實驗系(xi)統圖(tu)

實驗結果：

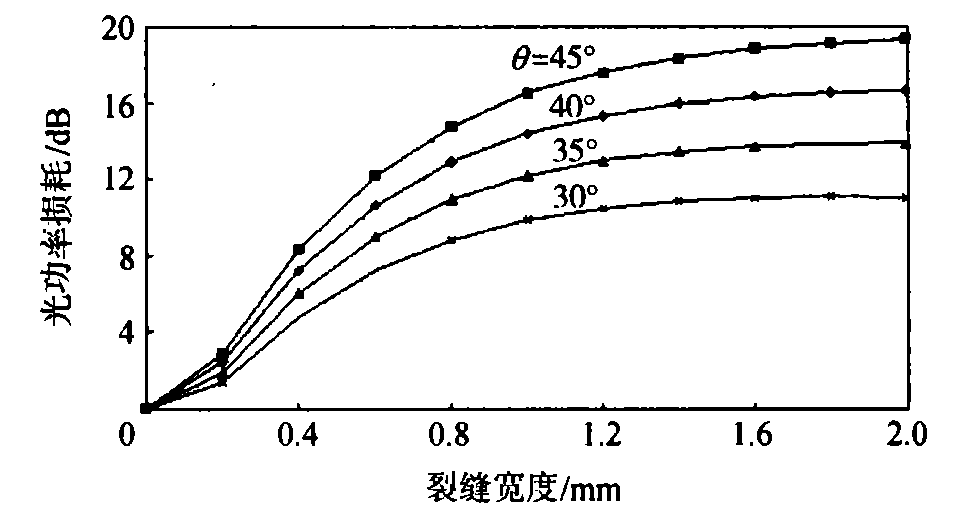

光(guang)纖與裂縫的(de)夾(jia)角對傳感器(qi)性能的(de)影響(xiang)；

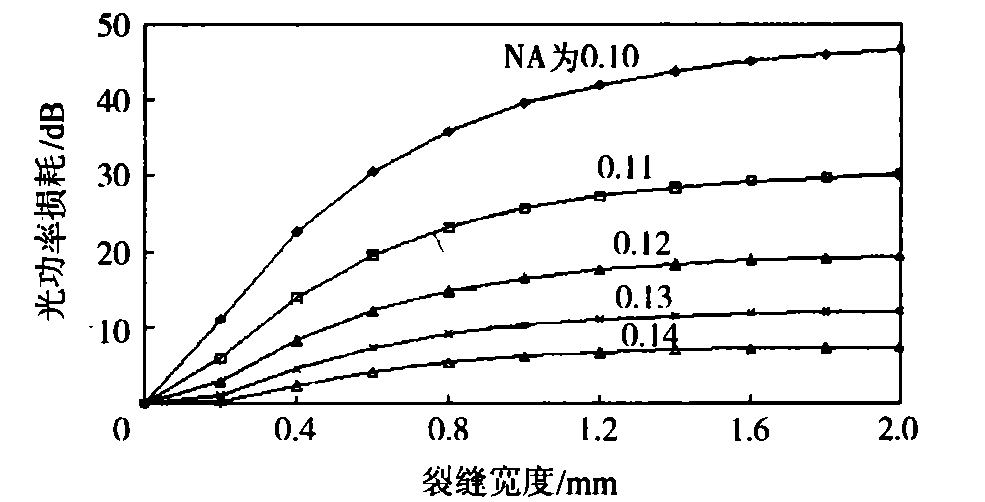

改變(bian)光纖的NA對傳感器性能的影響。
