實(shi)驗名稱：功率放大(da)器(qi)在面向木結(jie)構的螺栓連接松動檢測系(xi)統中的應用(yong)

實驗設備：

計算機、壓電傳感器(qi)PZT、D型數顯扭矩扳手、NI ELVIS II＋數據采集卡、ATA-2021H功率放大器等。

實驗過程：

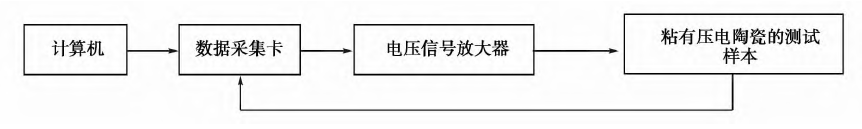

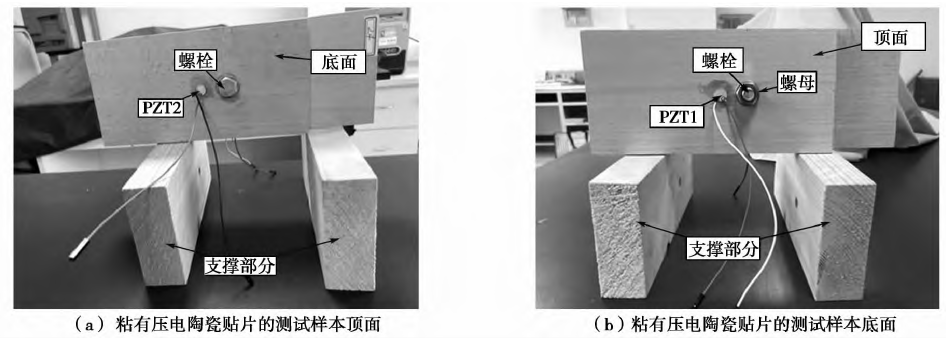

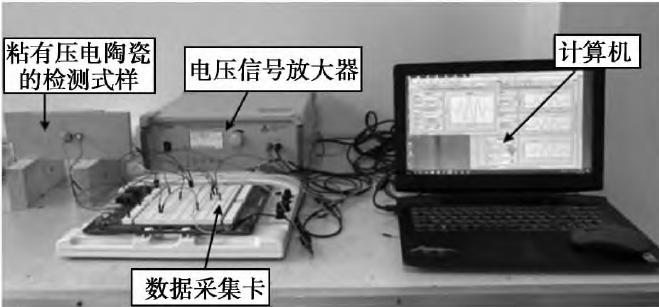

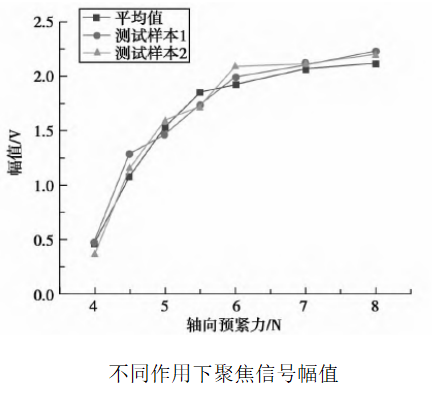

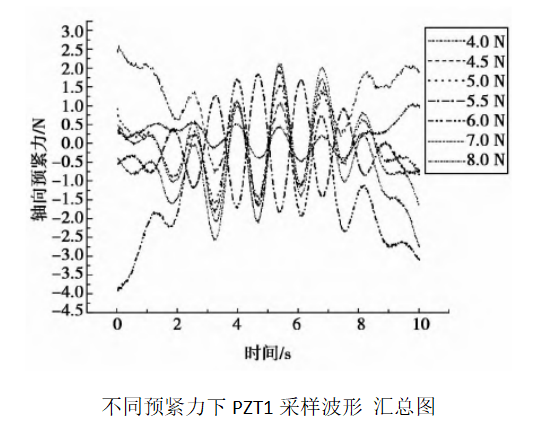

設(she)計(ji)了(le)一(yi)種基于壓(ya)電時(shi)間反演法的木(mu)材(cai)連接螺栓松動檢(jian)測系統。將兩片(pian)壓(ya)電陶(tao)瓷(PZT)分別粘貼在兩塊螺栓連接的木結構上,通過其中一片壓電陶瓷產生超聲波信號,另一片壓電陶瓷將傳遞后的超聲波信號轉換為電信號。經時間反演后,再次產生超聲波信號,同時采集傳遞后的超聲波信號。通過連接計算機﹑數據采集卡、壓電陶瓷、功率放大器等,作為螺栓松動檢測系統的硬件;并在LabVIEW平臺下實現了具有Lamb波沖擊信號發生功能,并具有二次數字觸發采集功能的系統軟件。通過給木結構施加不同的預緊力,測試聚焦信號幅值與螺栓軸向預緊力的關系。

實驗結果：

木(mu)結構(gou)螺栓連接系統(tong)的(de)(de)松動(dong)問題是影響木(mu)結構(gou)穩定性(xing)的(de)(de)關鍵問題之一。基(ji)于壓電時間反演法的(de)(de)原理,通過超聲波信號的二次觸發采集,實現了的螺栓松動檢測系統,通過聚焦信號的幅值分析了螺栓連接的松緊狀態。

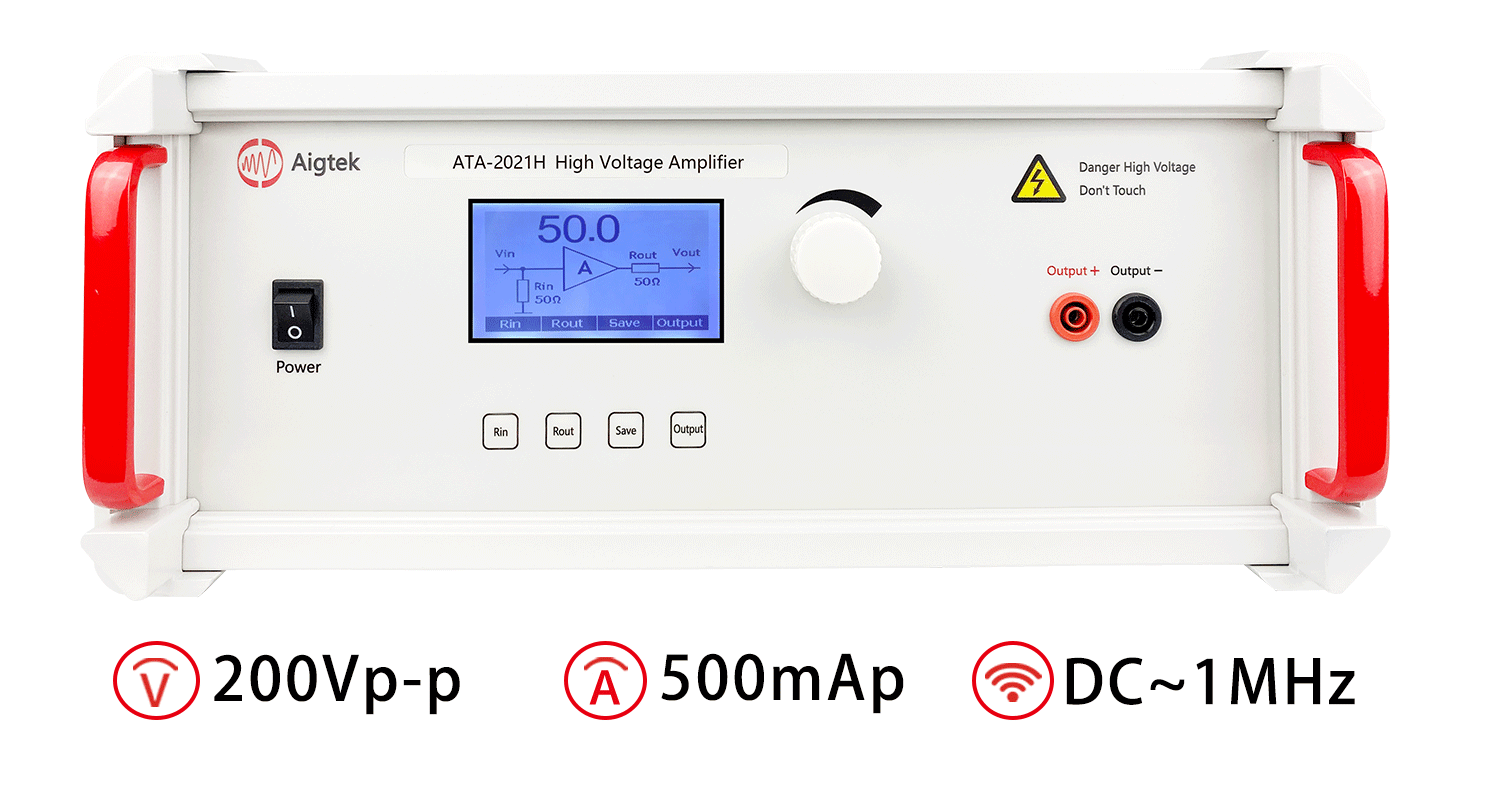

ATA-2021H功率放大器參數指標：

本文實驗(yan)素(su)材由西安安泰電(dian)子整(zheng)理發布，西安安泰電(dian)子科技(ji)有限公司(si)（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、功率信號源、功率放大器模塊、計量校準產品等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網hkdyw.cn或撥打029-88865020。

本實驗參(can)考自知(zhi)網論文《面向木結構的螺栓(shuan)連接松動檢測系統》
