實驗名稱：功率放大器基于聲紋影法的聲可視化實驗應用

研究方向：聲學超(chao)表(biao)面 聲學隱身斗篷

實(shi)驗(yan)內容：利用(yong)聲紋(wen)影平(ping)臺，對所設(she)計(ji)的聲隱身斗(dou)篷進(jin)行出(chu)射平(ping)面波(bo)的測量(liang)，采(cai)用(yong)安泰(tai)放大(da)器(qi)來驅動平(ping)面超聲波(bo)陣(zhen)列，可(ke)(ke)以(yi)(yi)在波(bo)導中產生波(bo)陣(zhen)面準(zhun)直且可(ke)(ke)以(yi)(yi)精(jing)確調控的超聲波(bo)。

測試(shi)目的：驗證出射聲(sheng)波(bo)(bo)的波(bo)(bo)場圖

測試設(she)備： 信號發生器，功率放大器ATA-2021H，示波器，電腦等。

實驗過程：

1、利用信號發生器輸出一個頻段在20kHz以上的方波超聲信號，通過功率放大器ATA-2021H對超聲波進行放大。

2.將放(fang)大輸(shu)出(chu)后的超(chao)聲(sheng)波信號輸(shu)入到超(chao)聲(sheng)波發射(she)器陣列中。

3、利用雙通道(dao)的信號(hao)發(fa)生器分別驅動LED屏閃(shan)燈源，以(yi)及經(jing)過功率放大不失真(zhen)的超(chao)聲(sheng)波型號(hao)。

4、利用兩個裝置之間“細(xi)微頻率差”就可(ke)以實現(xian)所(suo)測試聲波的(de)“可(ke)視化”

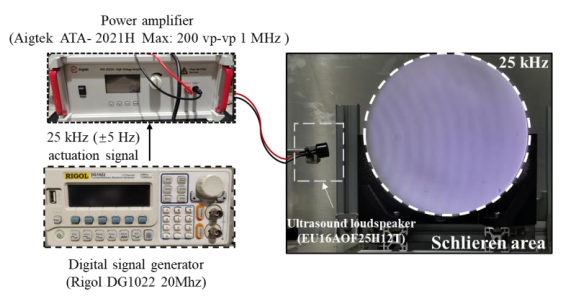

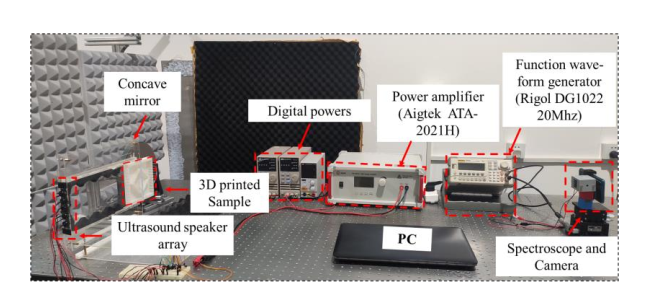

實驗(yan)原理(li)圖如下所示：

測試(shi)結果：

      所測試的(de)結果可(ke)以很好的(de)滿足聲可(ke)視(shi)化研究，由(you)于實驗所需的(de)頻率差很小,這是之前自設計PCB打板數字功放難以做到的，型號為ATA-2021H 功率放大器的精度可以滿足放大后幾Hz相差的任意波形不失真，并且所放大超聲波信號的峰峰值200V max可以使得超聲波陣列工作在最大功率。可以產生如論文中所示的出射聲場可視化圖形。

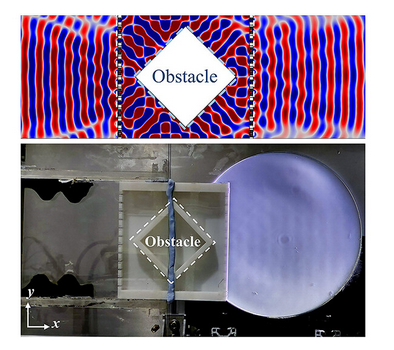

關(guan)鍵結果如下：

放(fang)(fang)大器在該實驗中(zhong)發揮的效能：作為超聲波陣列的放(fang)(fang)大驅動器，可(ke)適用于所(suo)有的“聲紋影”平臺。

您(nin)選(xuan)擇該放大器的原因(yin)：在比(bi)較(jiao)幾款驅動(dong)方案中，利用數字(zi)芯(xin)片放大的信號(hao)會具有“失真”以及“飽和”現象。無法滿足在本實驗中的極小“頻率差”的實驗要求，而且所驅動的功率也比較合適。并且在實驗過程中可以直接采用面板調節驅動聲壓，比較直觀。在我看來，在“超聲波可視化領域”以及想要搭建聲紋影平臺的實驗室，具有很關鍵的作用，這是比之前聲場掃描的更具有性價比替代方案。

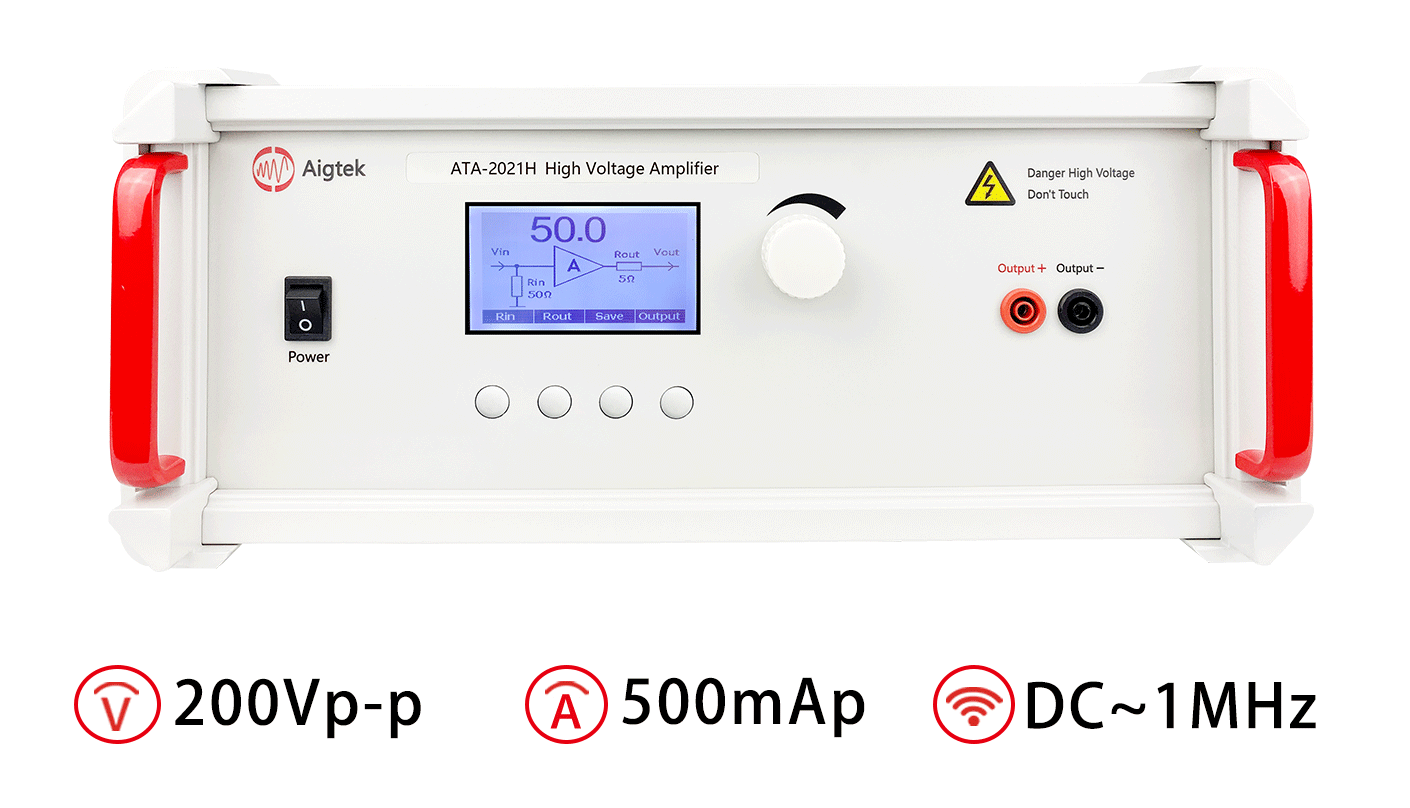

實驗中(zhong)用到的ATA-2021H功率放大器(qi)參(can)數指標(biao)：
