實驗名稱：基于磁流變阻尼調控的薄壁件加工抑振研究

　　研究方向：機械加工(gong)

　　測試目的：

　　為(wei)實(shi)時調控磁(ci)流(liu)變(bian)阻尼效應使其彌補薄壁件(jian)銑(xian)削(xue)過程的動力學(xue)特性損(sun)失，提出使用史密斯-自抗擾控制器調節磁流變阻尼的抑振方法。在建立的磁流變-薄壁件系統銑削動力學模型的基礎上，利用史密斯預估器與自抗擾控制器結合的主動振動控制方法來消除控制過程中時滯因素和擾動的影響。然后通過求解磁流變抑振系統閉環控制微分方程，分析了史密斯自抗擾控制器的穩定性。通過MATLAB/Simulink建立了控制器和抑振系統，分析了史密斯自抗擾的瞬態控制性能和抗擾能力，并且與PID和自抗擾的控制性能相比較，仿真結果表明提出的控制方法具有較高的魯棒性和瞬態控制性能。

　　為驗證基于史密斯-自抗擾控制器的磁流變阻尼調控抑振方法的有效性，開發了基于磁流變阻尼調控的薄壁件銑削振動抑制系統。系統包括薄壁件抑振調控試驗臺與薄壁件抑振調控軟件。控制器根據薄壁件的振動位移實時調節磁流變阻尼，進而改變薄壁件動力學特性，從而實現抑振的目的。最后進行了模態敲擊試驗和薄壁件銑削振動試驗。試驗結果表明，基于磁流變阻尼調控的薄壁件抑振方法和史密斯自抗擾控制器能有效地抑制薄壁件銑削顫振。

　　測試設備：ATA-304功率放大器、磁流變阻尼抑振設備、電渦流傳感器、數據采集卡、上位機（筆記本）、S-ADRC控制器。

　　實驗過程：

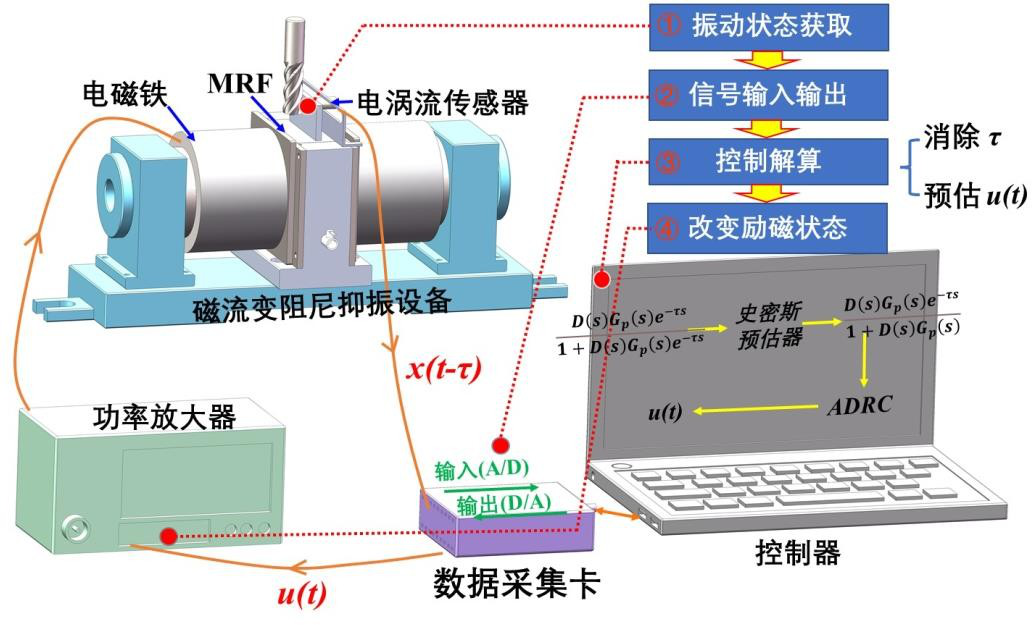

　　圖：基于磁流變阻尼抑振(zhen)設備的薄壁件銑(xian)削振(zhen)動(dong)控制(zhi)系統

　　選擇典型的懸臂式(shi)T型板作為銑削振動抑制試驗的控制對象，開發了基于磁流變阻尼的薄壁件振動控制系統。薄壁件振動控制系統包括硬件部分與軟件部分，S-ADRC控制器集成到LabVIEW編寫的薄壁件抑振調控軟件中，作用到磁流變阻尼抑振設備上。基于薄壁件振動控制系統在加工中心進行了薄壁件的側銑試驗，通過控制器實時調控磁流變阻尼實現了懸臂式薄壁件側銑加工的振動抑制。

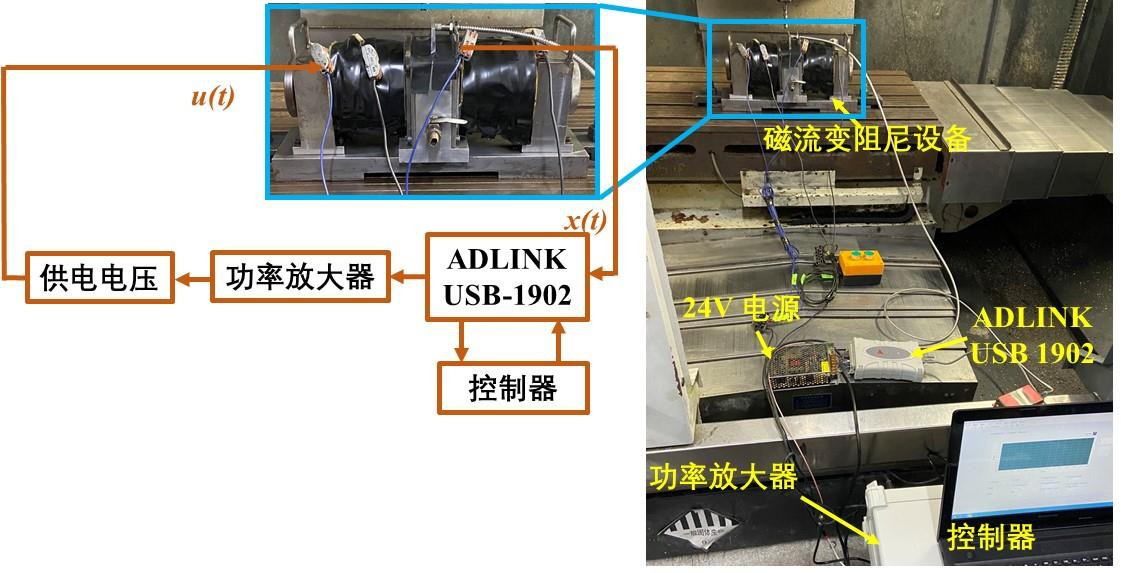

　　圖(tu)：薄壁(bi)件(jian)銑削抑(yi)振試驗(yan)的試驗(yan)裝置(zhi)和調控系統圖(tu)

進(jin)行(xing)磁流(liu)變阻尼調控的薄壁(bi)件銑(xian)(xian)削(xue)抑振試(shi)驗(yan)(yan)，在(zai)銑(xian)(xian)削(xue)試(shi)驗(yan)(yan)之前需要(yao)進(jin)行(xing)一系列(lie)試(shi)驗(yan)(yan)準備，比如編(bian)寫銑(xian)(xian)削(xue)加工G代碼、安裝磁流變阻尼抑振涉設備、連接各個硬件之間電路、調試程序參數、攪拌磁流變液等等。

　　由于試驗中(zhong)選用的是電渦(wo)流(liu)傳感器(qi)測量薄(bo)壁(bi)件的振動(dong)位(wei)移(yi)，考(kao)慮到電渦(wo)流(liu)傳感器(qi)線性工(gong)作的區間是0.6-2.6mm，并且與電壓信號之間的標定比例系數為2.5。傳感器和薄壁件的初始間距設置為1mm，所以控制器的目標值v0設置為2.5。一切準備就緒后，開始銑削試驗。銑削試驗分為兩組，一組是在容器中倒入150ML的磁流變液但是不進行磁流變阻尼控制，另一組是在容器中倒入150ML的磁流變液且加工時施加磁流變阻尼控制。兩組試驗切削參數均選用主軸轉速3000rpm，軸向(xiang)切深2.5mm，徑向切深0.5mm。薄壁(bi)件的材料選用鋁7075，厚度5mm。銑刀選用三刃硬質合金立銑刀，直徑10mm。

　　電渦(wo)流(liu)傳(chuan)感器(qi)被支(zhi)架固(gu)定在(zai)工(gong)件的非切削側并(bing)且距離工(gong)件表(biao)面1mm處，另一端連接著數據采集卡，采樣頻率為19200Hz。振動狀態被傳輸到控制器，經過解算的控制量經過采集卡的輸出端傳輸到功率放大器，被(bei)放大之(zhi)后(hou)反饋到磁流變阻(zu)尼抑振設(she)備(bei)，抑制工件的(de)振動。

　　實驗結果：

　　薄壁(bi)件切(qie)削試(shi)驗分為兩組，第一組試(shi)驗切(qie)削參數設置為主(zhu)軸轉速3000r/min，軸向切削深度2.5mm，徑向切削深度0.5mm，進給速度為300mm/min。第一組切削實驗不受磁流變阻尼控制。第二組切削試驗參數選取與第一組完全相同，開啟S-ADRC控制器，根據采集的振動信號實時調整電壓輸出改變磁流變和工藝系統的阻尼特性。兩組切削試驗薄壁件振動曲線如下圖所示。

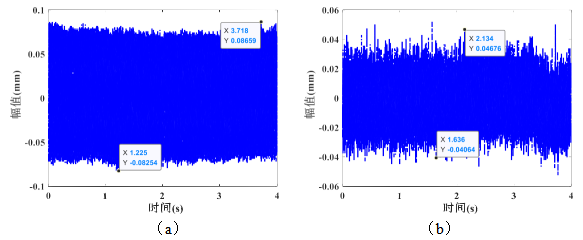

　　圖：切削(xue)過程振動(dong)信號(a)未施加控制(b)施加磁流變阻尼控制

　　把兩組(zu)試驗振動信號通過傅里葉變化，觀察兩組(zu)信號中顫(zhan)振頻(pin)率(lv)的區(qu)別(bie)。圖(tu)4顯示了未施加磁流變阻尼控制和施加磁流變阻尼控制兩種銑削試驗條件下的傅里葉頻譜，此外，不同銑削試驗條件下加工工件的表面振紋與3D表面形貌圖像如下圖5所示。

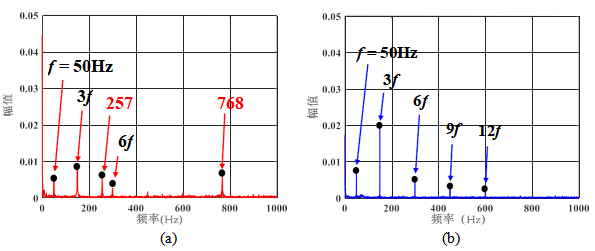

　　圖4：頻譜圖(a)未施加控制(b)施加磁流變阻尼控制

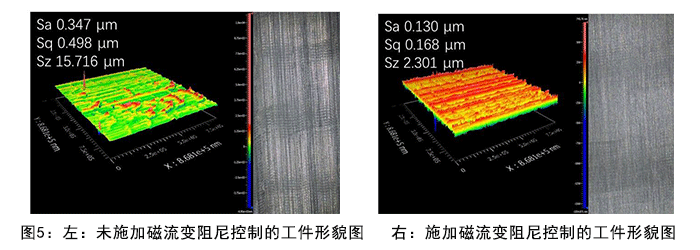

　　圖(tu)5：不(bu)同(tong)銑(xian)削(xue)試驗(yan)條件下(xia)加工工件的表面(mian)振紋與(yu)3D表面(mian)形貌圖像

　　從第(di)一(yi)組(zu)試驗結(jie)果可以分析出，在(zai)沒有施加磁(ci)流變阻尼控制(zhi)的情況(kuang)下，銑削(xue)加工中工件(jian)的振動幅度(du)達到0.15mm，頻譜圖除了有軸頻50Hz、刀齒通過頻率也就是基頻的倍數之外，還出現了257Hz和768Hz的顫振頻率。這說明了選擇不穩定切削域內的加工參數，并且在不施加磁流變阻尼控制時進行銑削試驗引發了顫振現象的發生，同時也驗證了銑削穩定性葉瓣圖的準確性。此外，從ZYGO三維形貌測量儀中測量工件已加工表面的三維形貌圖上可以看出，在不施加控制的情況下，工件銑削過后的表面粗糙度平均值為0.347μm，表面粗糙度的峰峰值為15.716μm。工件的已加工表面存在明顯的加工顫振振紋。在第二組實驗中，施加磁流變阻尼控制之后的試驗結果表明，銑削加工中工件的時域振動幅度衰減至0.08mm，與未控制的幅度相比降低至其二分之一。從頻域上觀察，頻譜圖上257Hz和768Hz處的顫振頻率完全消失。這說明施加了磁流變阻尼控制后，系統的穩定域有所提高，加工參數落入了穩定加工域內。從ZYGO測量的三維形貌圖上可以看出，施加控制時銑削后的薄壁件表面粗糙度平均值為0.130μm，表面粗糙度的峰峰值為2.301μm，相比于不施加控制的表面粗糙度結果顯著降低。并且工件的已加工表面相比于未施加控制的工件表面更為平整光滑。兩組對比試驗的結果表明該控制器通過增強磁流變液的阻尼作用，增強了薄壁零件的動態特性，抑制了懸臂式薄壁件銑削加工中的振動，提高了薄壁件的加工穩定性。

　　安泰ATA-304功率放大器：

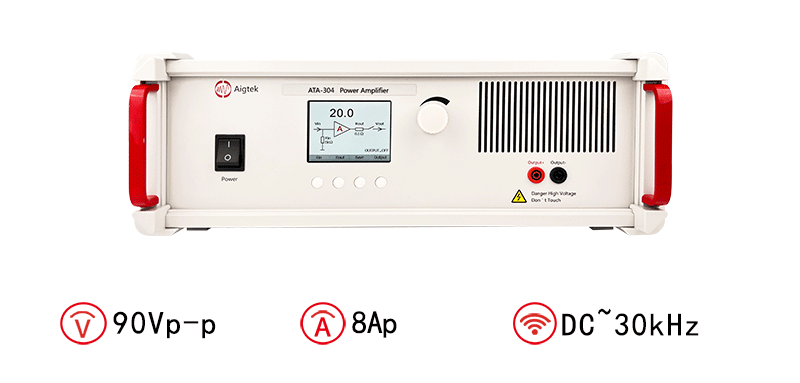

　　圖：ATA-304功率放大器指標參數

　　本(ben)文實驗(yan)素材由西安安泰電子整(zheng)理(li)發布。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。西安(an)安(an)泰電子是(shi)專業從事功(gong)率(lv)放大器(qi)、高(gao)壓放大(da)器(qi)、功率信號源、前置微小信號放(fang)大器、高精度電壓源、高精(jing)度(du)電流源等電子測量儀器研(yan)發、生(sheng)產和銷售的高(gao)科技企業。公司致力(li)于功率放大(da)器(qi)、功率信號源、計(ji)量校準源等(deng)產品(pin)為(wei)(wei)核心的相關(guan)行業(ye)測試(shi)(shi)解(jie)決方案(an)的研究(jiu)，為(wei)(wei)用戶提供(gong)具(ju)有競(jing)爭力(li)的測試(shi)(shi)方案(an)，Aigtek已經成為(wei)(wei)在業(ye)界擁有廣泛產品(pin)線，且(qie)具(ju)有相當規模的儀(yi)器(qi)設備(bei)供(gong)應商，樣機都支持免(mian)費試(shi)(shi)用。如(ru)想了解(jie)更多功率放大(da)器(qi)等(deng)產品(pin)，請持續關(guan)注安泰電子(zi)官網hkdyw.cn或(huo)撥打029-88865020。

　　本文(wen)實驗案例參(can)考自知網論(lun)文(wen)《基于磁流(liu)變阻尼調控的薄壁件加工抑振研究》
