實驗名稱：功率放大器在超聲橢圓振動無心磨削試驗中的應用

實(shi)驗目(mu)的：

      通過(guo)對比超聲(sheng)橢圓無心(xin)磨(mo)削(xue)與普通無心(xin)磨(mo)削(xue)的磨(mo)削(xue)質(zhi)量結(jie)合YAG單晶磨削去除機理分析超聲橢圓振動在材料去除過程中的作用。

實驗設備(bei)：橢(tuo)圓(yuan)振動(dong)換能器，信號發(fa)生(sheng)器，ATA-2042高壓放大器。

實驗過程：

基于實(shi)驗室(shi)現有條件，在精密平面(mian)磨(mo)床(chuang)上(shang)搭建實(shi)驗平臺(tai)(tai)。為適(shi)應各(ge)種不同直(zhi)徑工(gong)件的磨(mo)削，在托板下(xia)方放置一帶槽的斜面(mian)滑臺(tai)(tai)，此滑臺(tai)(tai)可升降范圍為10mm，托板通過螺栓固定在斜面滑槽的平面上，整體裝置如圖所示。滑臺可在磨床工作臺面自由移動。斜面滑臺和超聲橢圓振動裝置通過電磁吸盤固定。超聲橢圓振動裝置通過信號發生器經功率放大器放大電壓后進行驅動,當超聲驅動裝置工作時工件可在振動結合部位產生沿軸心的旋轉。

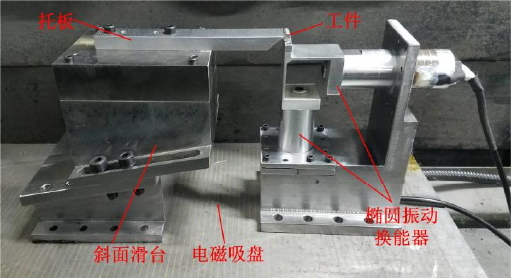

超聲橢圓(yuan)無心磨削裝置

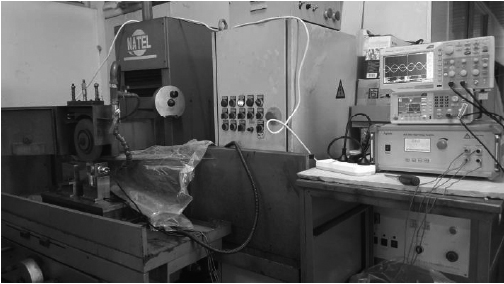

超(chao)聲橢圓(yuan)無心磨(mo)削實(shi)驗平臺

實(shi)驗(yan)結果：

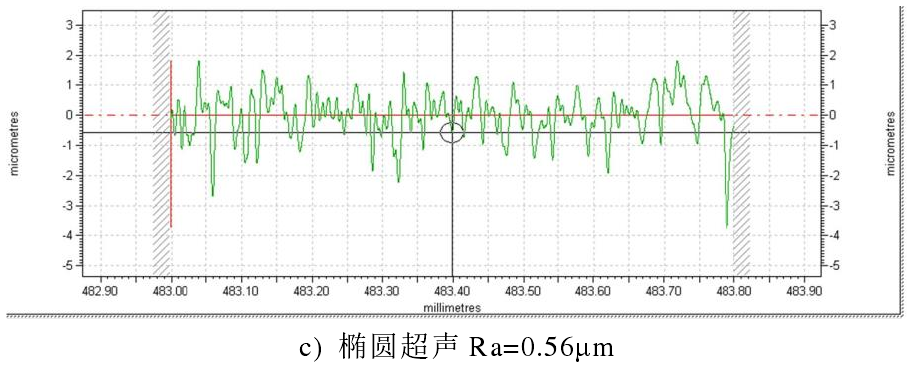

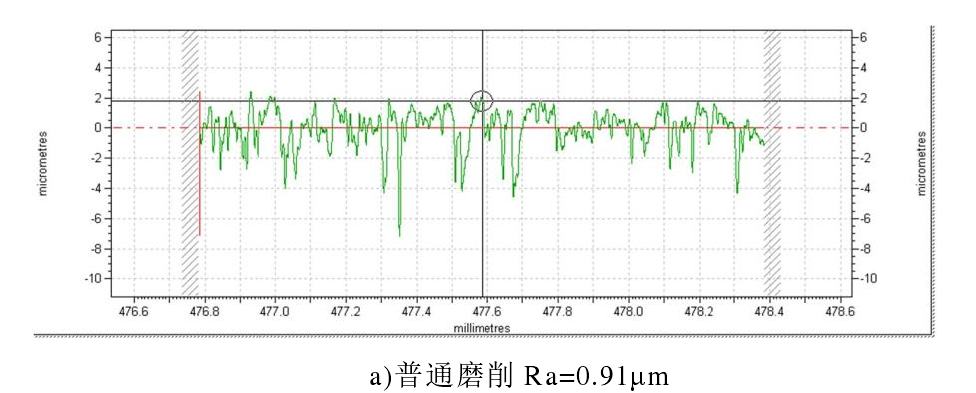

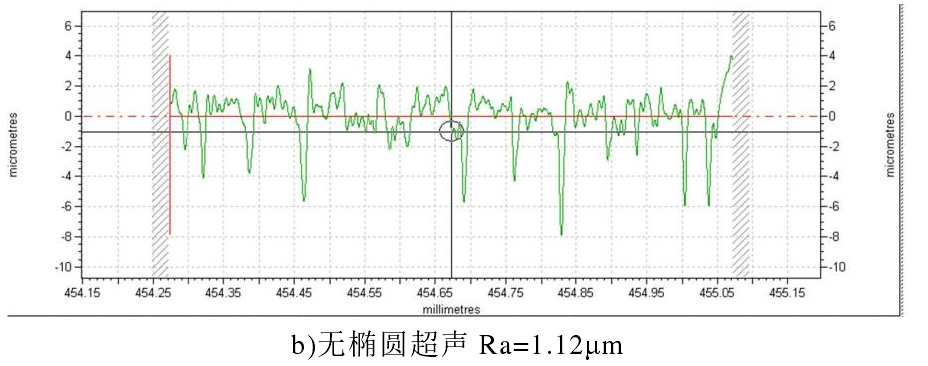

如(ru)圖所示的(de)工(gong)件為采用普通無心磨(mo)削加(jia)工(gong)獲得(de)，加(jia)工(gong)后(hou)直徑為lmm，加工時采用的砂輪為鑄鐵基金剛石砂輪，砂輪粒度為w20。在進行正交試驗時設置一組無超聲橢圓振動的磨削試驗作為對比。對比 a)普通無心磨削加工、b)無超聲橢圓磨削和、c)超聲橢圓無心磨削時的粗糙度。

實驗(yan)結論：

對比了普通無心磨削和有無超(chao)聲(sheng)(sheng)橢圓振動(dong)時的磨削質量，驗證超(chao)聲(sheng)(sheng)橢圓振動(dong)在磨削過程中(zhong)所起的作用(yong)，最終獲得表面粗糙(cao)度(du)為Ra0.56um，直徑為0.7mm 的YAG單晶微細圓柱。通過結合材料去除機理與超聲橢圓振動理論建立了磨削過程中單顆磨粒作用在工件上的法向力大小﹐并從理論上分析了超聲橢圓無心磨削對法向力的降低作用。
