低頻功率放大器參考電路圖解大全

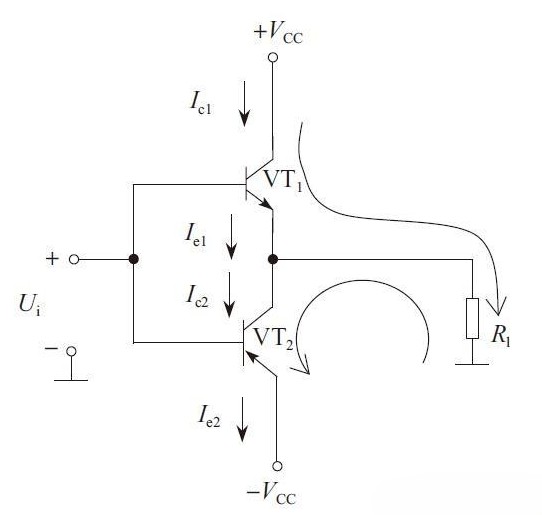

　　功率放大器一般也被我們稱為電壓放大器，主要是把微弱信號進行電壓放大，其輸入輸出的電壓電流一般很小，不能夠直接驅動功率較大的儀器。為了滿足使用需求，需要在放大器末級增加功率放大器。而功率放大器主要就是放大信號功率，同時放大電壓電流，所以也屬于大信號放大器。　　下面就來給大家介紹幾種比較常見的功率放大器電路圖。　　一、雙電源互補對稱功率放大器(OCL電路)　　圖：OCL電路原理圖　　OCL電路的電路結構如上圖所示。該電路主要由VT1（NPN型）和VT2（PNP型）和負載組成。它由兩組正負相等的電源供電。信號是Ui，從兩管的基極輸入，負載是Rl。VT1又稱上功率輸出管，而VT2又稱下功率輸出管。　　OCL電路的工作原理：當信號電壓是正半周的時候，VT1正... ... 查看全文>

高頻功率放大器電路圖原理圖解大全

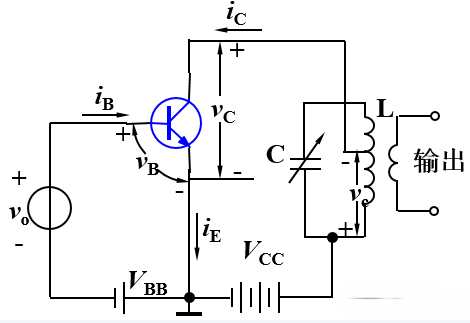

　　雖然功率放大器的使用場景和應用范圍都十分廣泛，但是很多人對于功率放大器的原理和電路圖都不清楚，下面就讓西安安泰電子的小編來為大家詳細地介紹高頻功率放大器電路圖原理圖解大全的內容。　　1、高頻功率放大器原理電路分析：　　圖：高頻功率放大器原理電路圖　　通常情況下LC的諧振回路一般是放大器的并聯諧振網路，諧振網絡的諧振頻率是信號的中心頻率，作用是濾波和匹配。VBB是VBB是基極電路的直流偏壓，它的數值應該小于放大管導通電壓Uon，一般VBB小于0，能夠保證三極管在丙類工作狀態。VCC是集電極電路的直流電源電壓，能夠對放大管合理靜態偏置，提供直流能量。　　圖：電壓與電流關系　　通過上面的圖片可以看到集電極電流ic雖然是脈沖狀，但是包含很多的諧波成分，失真... ... 查看全文>
